Номинация «Pro Install. Частный дом»

Ценовая категория: элит

InPrice/Akubela

https://akubela-rus.ru/

Москва, ул. Большая Черёмушкинская, д.13, стр.2

АВТОМАТИЗАЦИЯ «УМНОГО ДОМА» В КП BRIGHT PARK

Описание проекта

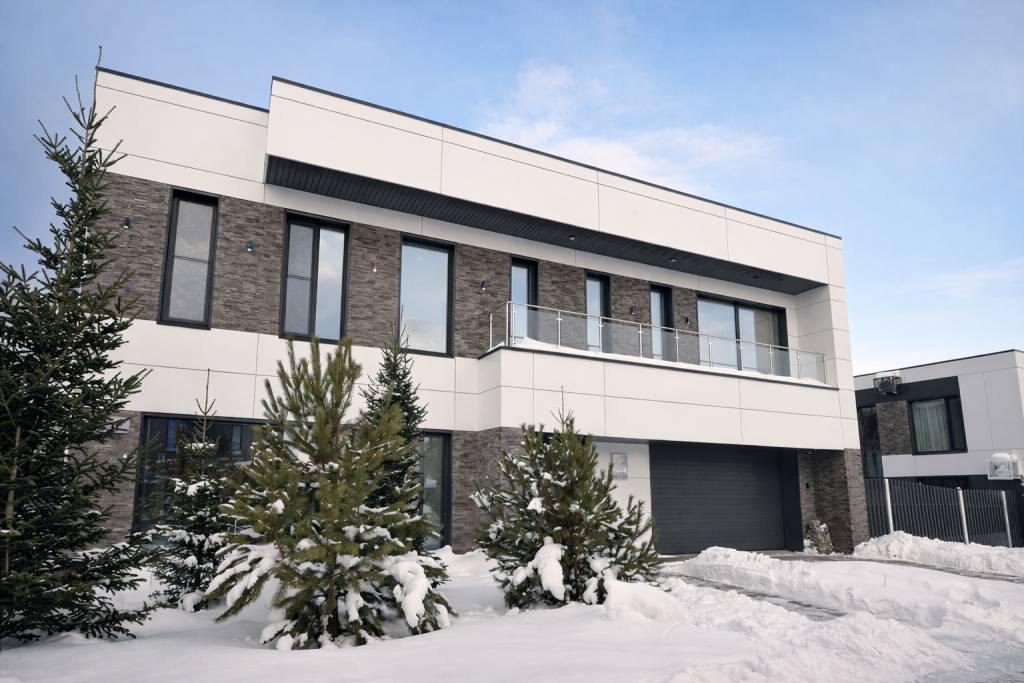

Проект выполнен на объекте индивидуального жилищного строительства площадью около 300 м², расположенном в коттеджном поселке Bright Park под Казанью.

В рамках проекта реализована система автоматизации частного дома на базе контроллеров Wiren Board и панелей управления Akubela HyPanel Supreme и HyPanel Lux. Система объединяет управление освещением, климатом, жалюзи и шторами, видеонаблюдением, домофонией, а также исполнительными устройствами в рамках единого пользовательского интерфейса.

Проект предусматривал построение комплекса функций автоматизации без использования KNX как основной платформы системы. Для интеграции отдельных подсистем использованы контроллеры Wiren Board, панели Akubela, а также дополнительная логика взаимодействия между компонентами.

Основные задачи проекта

• Автоматизация освещения по помещениям дома.

• Управление отоплением, кондиционированием и вентиляцией.

• Управление жалюзи, шторами, гаражными воротами и калиткой.

• Интеграция IP-видеонаблюдения с выводом изображения на панели управления.

• Подключение домофонной системы.

• Организация мультирум-функций.

• Объединение указанных подсистем в единый интерфейс управления.

• Обеспечение удаленного доступа через программные интерфейсы используемых платформ.

• Подготовка системы к последующему расширению за счет подключения дополнительного оборудования.

Требования заказчика

Со стороны заказчика была поставлена задача реализовать полный набор базовых функций автоматизации дома, включая свет, климат, вентиляцию, мультирум, домофонию и видеонаблюдение, с возможностью централизованного управления.

Отдельными требованиями являлись единый интерфейс управления для основных функций, возможность удаленного управления через мобильное приложение, поддержка голосового управления, возможность последующего расширения системы, наличие открытых интерфейсов для интеграции дополнительного оборудования и сервисов, а также использование аппаратной базы, позволяющей реализовать указанный функционал без применения дорогостоящих специализированных решений.

Этапы реализации

• Подготовка и проектирование: сбор требований, разработка схем автоматизации, подготовка исполнительной документации и трассировочных схем.

• Закупка оборудования: поставка контроллеров Wiren Board, панелей Akubela, датчиков, исполнительных устройств и сопутствующего оборудования.

• Монтаж и кабельная разводка: монтаж оборудования, прокладка кабельных линий питания и связи, установка панелей и контроллеров.

• Настройка системы: конфигурация контроллеров, интеграция устройств в единый контур управления, настройка серверной логики, сценариев и пользовательских экранов.

• Пуско-наладка и тестирование: проверка работы освещения, климата, видеонаблюдения, домофонии, приводов и сценариев автоматизации.

• Ввод в эксплуатацию: передача документации и инструктаж пользователя по работе с интерфейсом управления.

Использованное оборудование

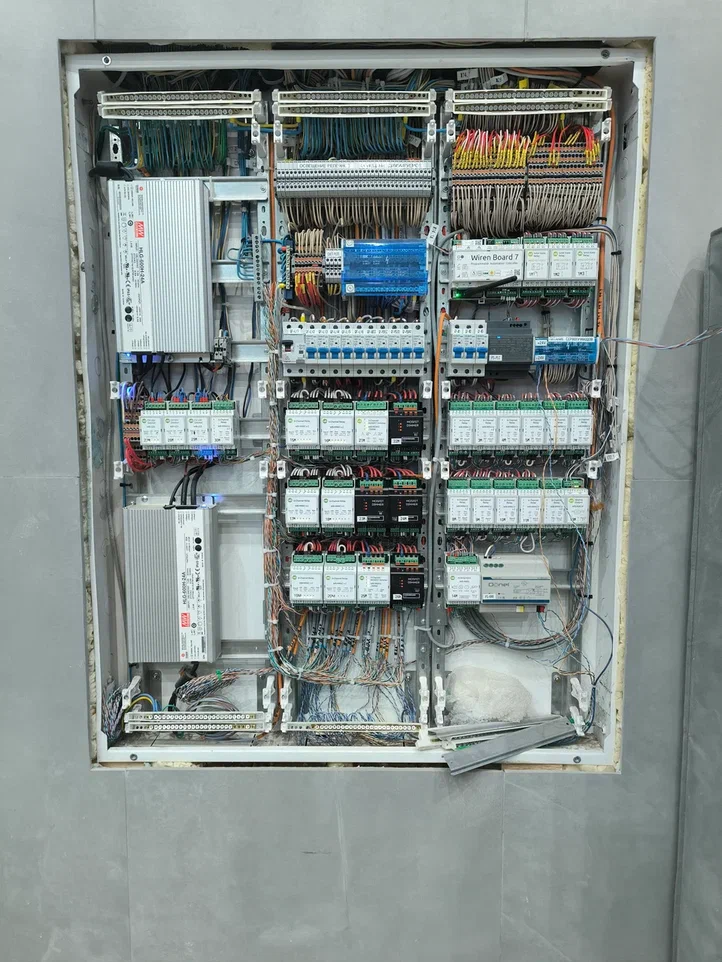

• Контроллеры серии Wiren Board.

• Панели управления Akubela HyPanel Supreme и HyPanel Lux.

• Релейные, диммерные и климатические модули Wiren Board.

• Моторизированные приводы штор, жалюзи, ворот и калитки.

• IP-камеры видеонаблюдения с выводом потока на панели управления.

• Домофонные устройства Akuvox.

Особенности реализации

Одной из задач проекта было обеспечение совместной работы контроллеров Wiren Board и оборудования Akubela в рамках одной системы управления. Решение было реализовано за счет настройки взаимодействия через шлюзовую логику и дополнительного программирования в Node-RED.

Такой подход позволил объединить управление несколькими подсистемами в рамках одного интерфейса без использования KNX как базовой архитектуры всего объекта.

Уникальность проектов

Проект реализован в период 2025-2026 годов на реальном жилом объекте. Его особенностью является совместное применение панелей Akubela и контроллеров Wiren Board в рамках единой системы автоматизации частного дома.

Интерфейс. Юзабилити и интуитивно понятные способы реализации базовых функций управления системой

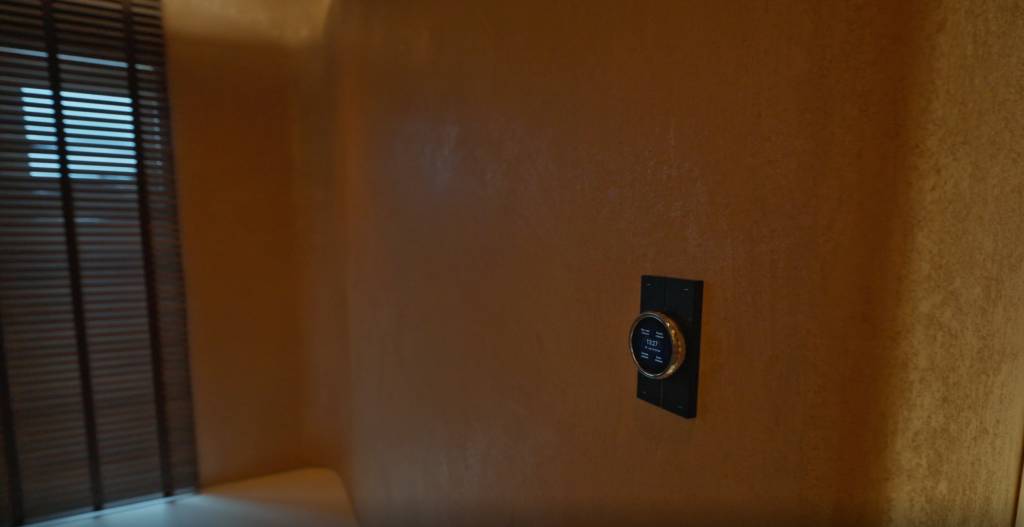

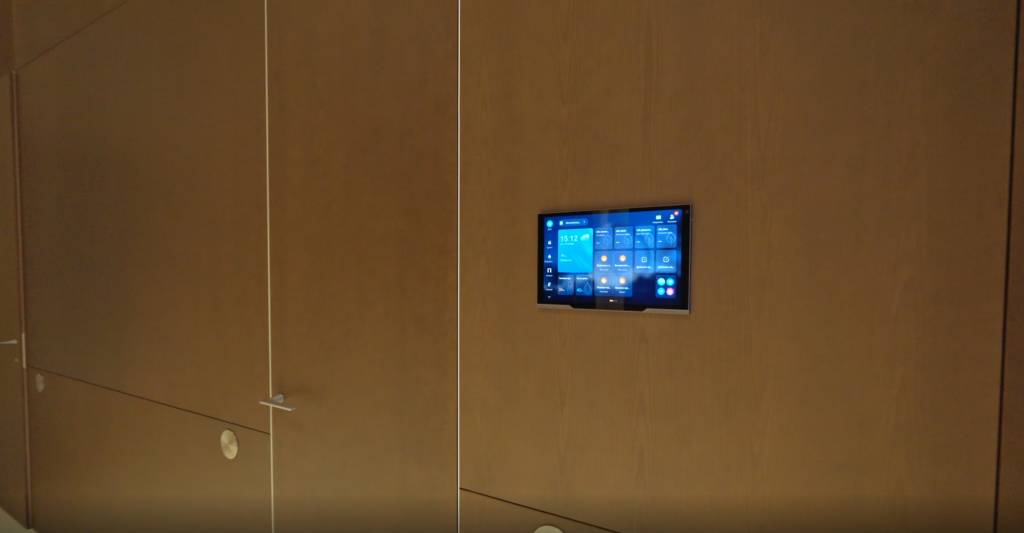

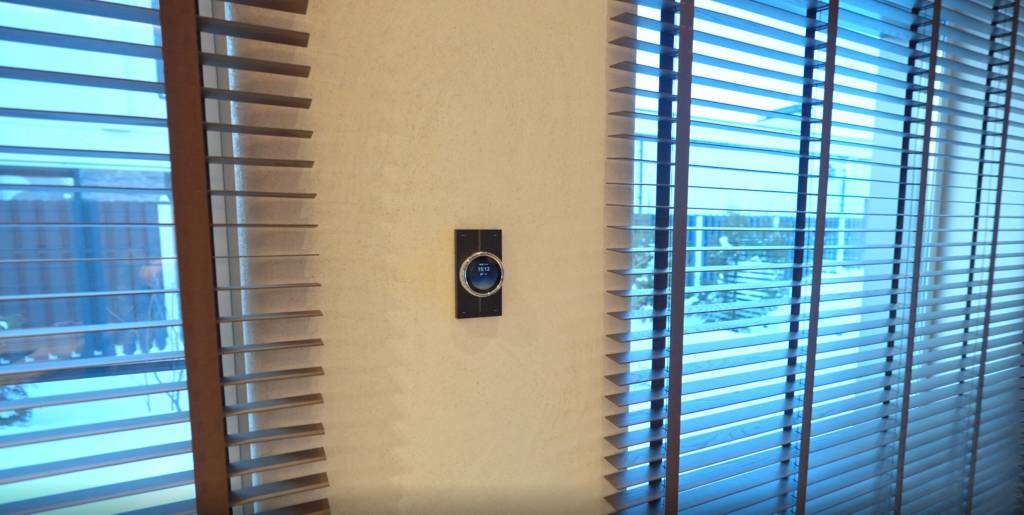

Базовые функции управления реализованы через сенсорные панели Akubela. Пользователю доступны сценарии управления освещением, климатом, шторами, видеонаблюдением и домофонией через единый графический интерфейс.

Возможность кастомизации интерфейса под разных пользователей

Система Akubela предусматривает настройку пользовательского интерфейса за счет выбора виджетов, изменения структуры отображаемых функций и настройки визуального оформления в зависимости от требований конкретного пользователя.

Функциональные возможности

В составе проекта реализованы управление освещением, отоплением, вентиляцией и кондиционированием, шторами, жалюзи, воротами и калиткой, интеграция домофонии, вывод видеопотоков с IP-камер, удаленное управление, сценарии автоматизации и мультирум.

Возможность расширения функционала

Архитектура системы допускает подключение дополнительного оборудования и расширение состава функций. Для этого могут использоваться поддерживаемые интерфейсы интеграции, локальное API, а также программные средства настройки серверной логики.

Какие функции системы перестают быть доступными пользователю при отсутствии соединения с интернет

При отсутствии интернет-соединения локальные функции системы продолжают работать. Ограничения касаются облачных сервисов и удаленного доступа через внешние сети.

Возможности настройки сценариев

Настройка и добавление сценариев доступны как через панели управления, так и через веб-интерфейс системы, а также мобильные приложения.

Качество сценариев управления и их влияние на повышение качества жизни в умном доме

Сценарии управления объединяют несколько действий в рамках одного пользовательского события, например, групповое включение нескольких групп освещения по заданной в сценарии яркости, автоматическое выставление уставок температуры по расписанию, либо иным событиям и открытие/закрытие приводов штор и жалюзи по астрочасам. Это сокращает количество отдельных операций при повседневном использовании системы.

Возможности обновления компонентов без нарушения работоспособности

Обновление прошивок Akubela и Wiren Board не требует изменения уже настроенного пользовательского функционала при корректном выполнении регламентных процедур.

Надежность, помехозащищенность, ремонтопригодность

Система построена преимущественно на проводных решениях. Это снижает влияние радиопомех на работоспособность. В случае выхода устройства из строя возможна его замена с последующим восстановлением адресации и функций в системе.

Сервисное обслуживание — наличие ЗИП

Сервисное обслуживание осуществляется силами интегратора. Отдельный комплект ЗИП на объекте не предусмотрен.

Скорость поставки запчастей

Срок поставки комплектующих, как правило, не превышает четырех недель. При наличии оборудования на складе дистрибьютора или производителя поставка возможна в более короткий срок.

Самодиагностика системы

Отдельная функция самодиагностики в рамках данного проекта не предусмотрена.

Техническая поддержка

Техническая поддержка осуществляется силами интегратора и при участии официального дистрибьютора InPrice Distribution.

Защищенный удаленный доступ

Удаленный доступ к системе может быть организован через веб-интерфейсы и мобильное приложение, а также через приложения экосистем Умный дом Яндекс и Apple Homekit

Возможность дальнейшего развития проекта

После ввода в эксплуатацию система допускает последующее расширение. Возможна интеграция дополнительных датчиков, исполнительных устройств и стороннего оборудования, а также добавление новых сценариев управления без изменения общей архитектуры системы.
