Номинация «Частный дом»

Ценовая категория: бизнес

Instalyator.Pro

121357, г. Москва, ул. Верейская 29 стр. 134, БЦ «Верейская Плаза III»
https://instalyator.pro/

Агаларов Эстейт

Задача: Спроектировать и установить систему «Умный дом» для повышения удобства и комфорта в доме.

Место: Агаларов Эстейт

Площадь: 950 кв.м.

Дата реализации проекта: 2021 г.

Срок выполнения: 12 месяцев

Краткая техническая спецификация интегрированных систем (оборудования):

Система автоматизации освещения, климата управление шторами и окнами реализована на протоколе KNX (щитовое оборудование HDL, Zennio, выключатели и термостаты Ekinex). Система управления и визуализации на платформе iRidi (UMC Server). Для управления используются iPad на настенных док-станциях, а также мобильные телефоны.

В систему управления интегрированы следующие системы:

управление камином (включая голосовое управление с SiRi);
управление выдвижным телевизором в Гостиной (включая голосовое управление с SiRi);
управление воротами и калиткой (домофон ABB Welcome) (включая голосовое управление с SiRi);
управление и контроль Сауны и Хаммама (через шлюзы EOS МОДУЛЬ SBM-KNX);
контроль состояния оборудования бассейна;
управление и контроль приточных установок Breezart;
управление охранно-пожарной сигнализацией Bosh;
контроль и мониторинг состояния и качества электропитания дома.

Также реализованы сценарии по управлению уличного освещения (например: включение в 6 утра и выключения за 30 минут до рассвета).

Весь климат контроль реализован на базе нашего виртуального термостата на сервере iRidi. Термостаты KNX использовались как пульты для измерения температуры. Температура в помещениях контролируется с нескольких датчиков и рассчитывает среднюю по комнате. Работа климата адаптирована под требования заказчика (заказчик хотел контролировать работу кондиционеров так как ему нужно).

Работа теплых полов управляется выбором уровня нагрева из 3-х режимов открытия термоэлектрических сервоприводов, а не по датчику температуры теплого пола, которые не были смонтированы.

Результат:

Установлена система управления климатом и освещением.
Настроено автоматическое управление шторами, привода штор.
Установлена и настроена система домофонии.
Установлена и настроена система управлением теплым полом и отоплением.
Разработана и внедрена система удаленного управления c iPhone, IPad и настенных панелей управления Ekinex.

Установленные системы:

Освещение.
Датчики движения.
Климат-контроль.
Управление шторами.
Теплый пол.
Отопление.
Мультирум.
Интернет, видеонаблюдение.

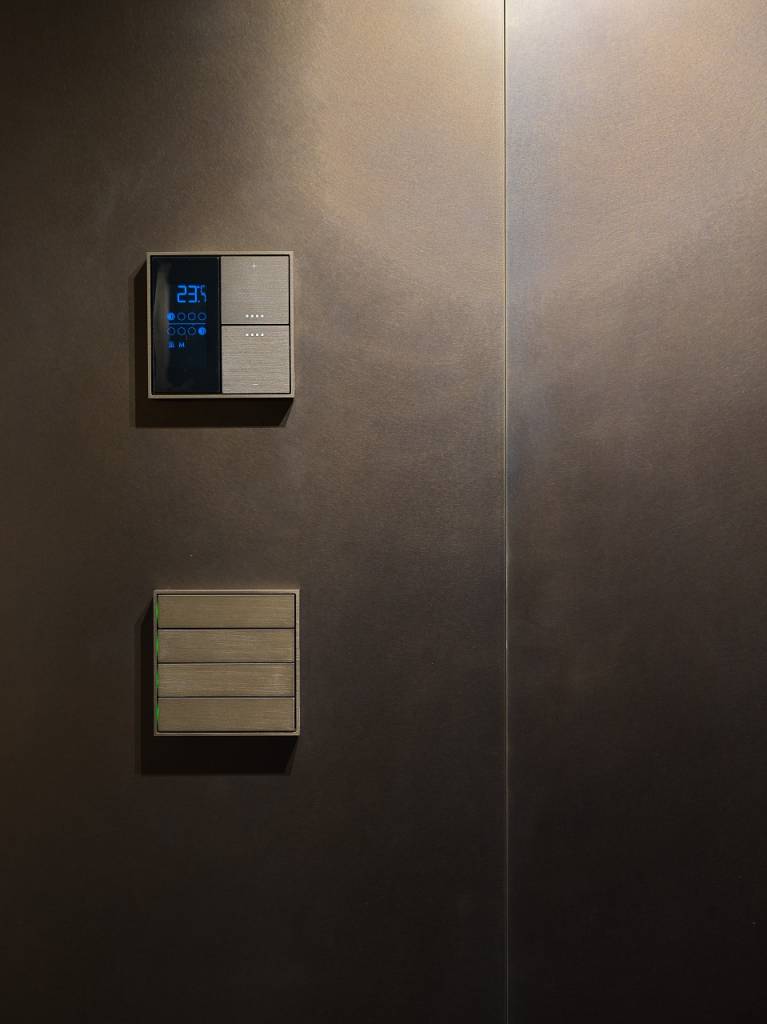

Управление с iPhone, iPad и c настенных панелей Ekinex KNX.

Этапы реализации проекта:

1. Проектирование. Мы создаем и реализуем проекты домашней автоматизации в рамках системы «Умный дом», а также выполняем комплекс работ по проектированию силовой и слаботочной электрики.

2. Монтажные работы. Мы проводим электромонтажные работы любой сложности на объекте согласно утвержденному проекту.

3. Комплектация объекта оборудованием. Мы подбираем и поставляем все необходимое оборудование напрямую с заводов-производителей электронных устройств.

4. Производство и сборка щитов. Мы осуществляем электромонтажные работы по производству электрических щитов нужной конфигурации.

5. Пуско-наладочные работы. Мы полностью программируем и настраиваем, а затем тщательно проверяем работу всех систем автоматизации: инженерии и интеллектуальных компонентов «Умного дома».

Сложности, возникшие при реализации:

Основная проблема была в реализации управления климатом и теплыми полами. В теплые полы не заложили датчики температуры, а по климату у клиента были требования охлаждения помещений без использования кондиционера, что было невозможно с учетом того, что приточная вентиляция не была рассчитана на охлаждение приточного воздуха и его поступающий объем был слишком мал.

Возможность развития проекта после реализации (возможность интеграции в проект дополнительного оборудования):

Так как используется шина KNX и сервер iRidi то по возможностям модернизации ограничений нет. В планах — переход к голосовому управлению с SiRi на Алису.
