Номинация «Квартира. Бизнес»

ANS Engineering

www.umnye-doma.ru

Москва, Варшавское шоссе, д.46

Плющиха «Grand Deluxe»

Дата реализации: 2026г.

Площадь объекта: 550 кв.м.

Используемое оборудование: Vantage Controls, Estedo, Bluesound, Ruckus.

Общее описание проекта

Проект Плющиха «Grand Deluxe» — современная квартира в центре города, площадью 550 квадратных метров. В проекте была реализована интеграция в единую систему автоматизации «Умный дом» таких систем, как: освещение, управление климатом и тёплыми полами, шторами и жалюзи, аудиомультирум и системой защиты от протечек воды, с удобным управлением через автоматические сценарии, с настенных выключателей и настенных панелей iPad.

Фото. Гостиная

Полная автоматизация на базе Vantage (освещение DALI, 89 электроприводов штор и жалюзи, климат-контроль, защита от протечек, 14 зон аудиомультирум). При этом вся электроника максимально скрыта: в жилых помещениях нет ни одного видимого термостата, ни одной кнопочной панели с экраном, ни одного технического блока. Управление освещением, шторами и жалюзи осуществляется исключительно через заказные рычажковые выключатели Estedo (разработаны под проект). Датчики движения — компактные врезные Vantage (диаметр 30 мм), практически незаметны на потолке. Термостаты климат-контроля вынесены в щиты автоматики. Акустика мультирум (Bluesound) — полностью скрыта, медиаплееры установлены в серверных стойках. Всего в квартире используется 3 настенных iPad в рамках iPort (для расширенного управления климатом, сценариями и системой защиты от протечек) — их количество сведено к минимуму, они не нарушают эстетику.

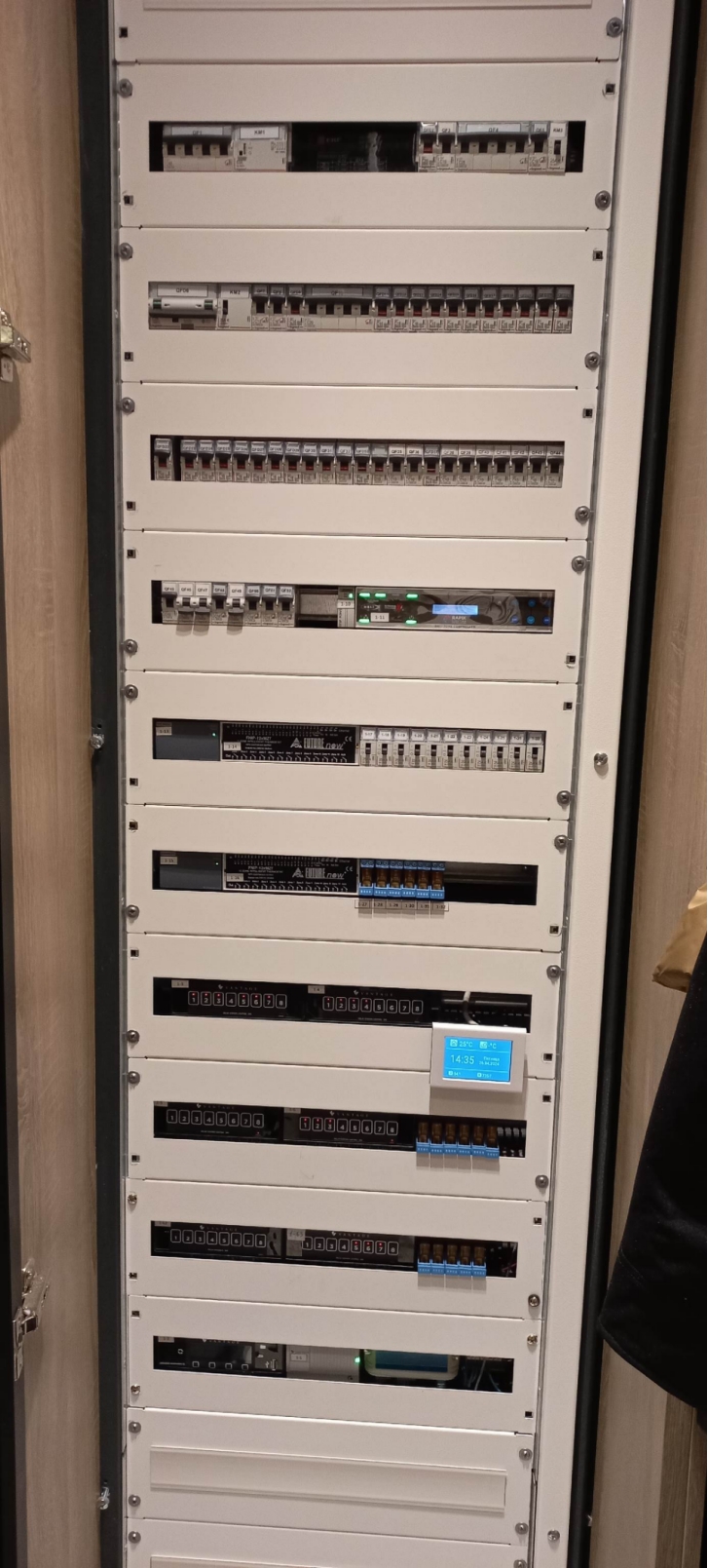

Фото. Шкаф с автоматикой «Умного дома»

Технологическая уникальность:

Отказ от традиционных выключателей и термостатов в жилых зонах: только рычажковые выключатели Estedo и скрытые датчики.

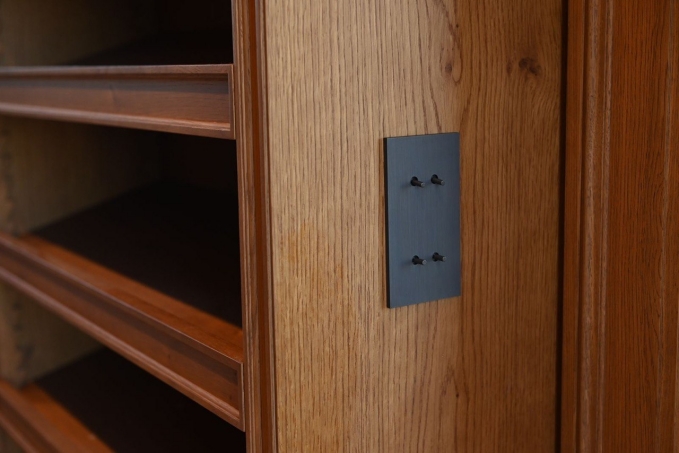

Фото. Рычажковый выключатель Estedo для управления освещением и шторами

89 электроприводов Somfy (рулонные шторы и деревянные жалюзи) с возможностью индивидуального и группового управления, интеграция в световые сценарии и таймеры.

Управление климатом (внутрипольные конвекторы, теплые полы, кондиционеры) централизованно через iPad без настенных термостатов.

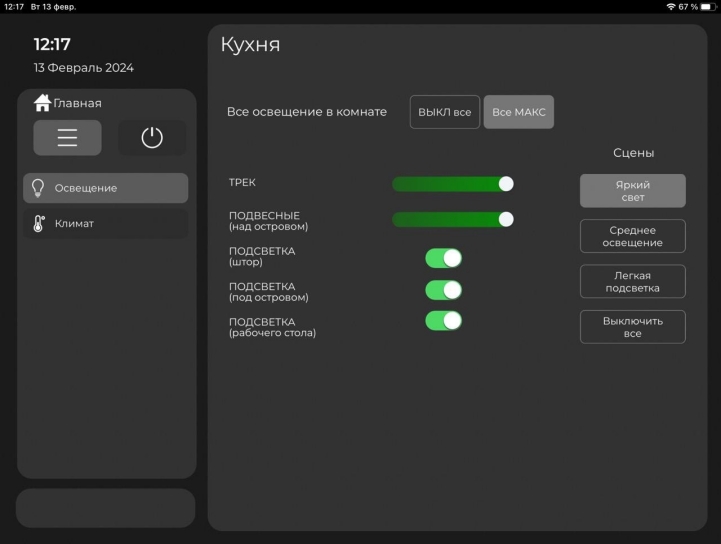

Фото. Страница приложения на iPad управление освещением.

Система защиты от протечек с автоматическим перекрытием трёх стояков водоснабжения и Push-уведомлениями на iPad.

Автономная работа системы без интернета.

Профессиональная сеть Ruckus с Wi-Fi 6 и бесшовным роумингом (12 точек доступа).

Результат: полностью автоматизированная квартира премиум-класса, где технологии не видны. Заказчик пользуется всеми функциями — от биодинамического освещения до климат-контроля и мультимедиа, — но интерьеры остаются чистыми, без визуального шума от электронных устройств.

Требования Заказчика:

Минимизировать визуальный шум в помещениях от размещения на стенах современных электронных устройств.

Комплексная интеграция различных систем комфортного жизнеобеспечения в одну систему, с легким, интуитивно понятным управлением.

Интерфейс управления на iPad должен обеспечивать возможность расширенной настройки и управления со стороны заказчика без привлечения интегратора.

Использованное оборудование:

Для реализации проекта было выбрано оборудование компании Vantage.

Система автоматизации, включая настенные панели iPad, работает полностью автономно. Для работы системы не нужно наличие интернета, что является большим преимуществом перед похожими системами других производителей, основанных на использовании «облачных» технологий.

Освещение

Управление освещением реализовано через световые сценарии, которые условно называются: «Яркий свет», «Среднее освещение», «Легкая подсветка».

Настройку световых сценариев производили со светодизайнерами проекта. Вызов сценариев осуществляется с настенных выключателей и с iPad. В дальнейшем, сам Пользователь может самостоятельно изменять световые сценарии по своему усмотрению, воспользовавшись iPad.

Управление основным освещением осуществляется по протоколу DALI (треки, точечные светильники, потолочные LED подсветки). Управление по DALI позволяет диммировать светильники с точностью до 1%, управлять отдельными светильниками в группе. При необходимости перегруппировывать светильники в различные группы.

Диммирование декоративных светильников triac стандартными диммерами. Управление LED подсветками в мебели.

Управляющие устройства

Одной из задач, поставленных Заказчиком, было избавление от визуального шума в помещениях. Для реализации этой задачи было решено отказаться в помещениях от современных устройств управления освещением и климатом (современные выключатели и термостаты с кнопками, экранами и подсветкой).

Управление освещением, рулонными шторами и жалюзи в комнатах осуществляется с рычажковых выключателей разработанных и выполненных под заказ компанией Estedo (Россия).

Также в проекте используются компактные врезные потолочные датчики движения Vantage. Внешний диаметр датчика всего 30мм. Они практически незаметны при размещении на потолке.

Для общего управления системой освещения, отоплением, кондиционерами, тёплыми полами, шторами и системой защиты от протечек используются планшеты iPad установленные в настенные рамки iPort. В проекте используется 3 настенных iPad, что позволяет комфортно управлять всеми системами автоматизации.

Управление электроприводами рулонных штор и горизонтальных деревянных жалюзи

Практически все внешние стены квартиры — это панорамное остекление. В связи с этим в проекте используется большое количество электроприводов штор и жалюзи. Было реализовано управление электроприводами рулонных штор Somfy (47 штук), а также горизонтальных деревянных жалюзи Somfy (42 штуки) с настенных выключателей, а также iPad и iPhone. Количество электроприводов в одном из помещений доходит до 21 штуки. Пользователю доступно управление как отдельными приводами на каждом окне, так и всеми приводами в помещении одновременно. Управление штор и жалюзи может быть реализовано в составе световых сценариев и по таймеру.

Система климат контроля

Система включает в себя управление отоплением (внутрипольные конвекторы, а во влажных помещениях- внутрипольные конвекторы с вентиляторами), электрическими теплыми полами и кондиционерами. Управление осуществляется централизованно с настенных панелей iPad. Пользователю доступна регулировка температуры воздуха и температуры теплых полов, как по отдельным помещениям, так и во всей квартире единовременно. При управлении кондиционерами c iPad доступны режимы «ОБОГРЕВ», «ОХЛАЖДЕНИЕ», «ВЕНТИЛЯЦИЯ», а также регулировка скорости вентилятора кондиционера.

Система защиты от протечек

Позволяет своевременно информировать Заказчика о протечках воды в квартире и автоматически перекрывать подачу воды. Подача воды осуществляется через 3 стояка водоснабжения. В случае фиксации протечек воды в системе водоснабжения, стояки водоснабжения перекрываются независимо друг от друга, также выводится уведомление о протечке на настенные панели iPad. При фиксации протечки воды во внутрипольных конвекторах отопления, также выводится сообщение о протечке на настенные панели iPad.

Мультирум

Система аудиомультирум построена на медиаплеерах со встроенным усилителем Blusound. Медиаплееры поддерживают протокол AirPlay2, что позволяет пользователям включать любимую музыку, радио и подкасты с iPhone и iPad, объединять несколько помещений в единые зоны, регулировать громкость как в объединённой зоне, так и в каждом помещении отдельно. Система включает в себя 14 аудиозон. Все медиаплееры установлены в двух серверных стойках, в подсобных помещениях.

Локальная сеть и Wi-Fi

Локальная и Wi-Fi сети построены на передовом оборудовании Ruckus. При проектировании было проведено радио обследование объекта, определены оптимальные места установки точек доступа для равномерного покрытия сети Wi-Fi. В проекте использовано 12 точек доступа Wi-Fi Ruckus с поддержкой WiFi6 и протоколов бесшовного роуминга. Данный подход помог организовать высокоскоростную сеть Wi-Fi с большой площадью покрытия.

Краткая спецификация используемого оборудования

Освещение.

Освещение DALI (шлюзы Vantage- Dali2 — 2 шт.), диммеры Vantage — 4 шт., релейные модули Vantage — 8 шт.

Управляющие устройства.

Модули сухих контактов Vantage — 7 шт., рычажковые выключатели Estedo, датчики движения Vantage — 34 шт..

Управление электроприводами рулонных штор и горизонтальных деревянных жалюзи.

Релейные модули Vantage — 19 шт.

Система климат контроля.

Управление внутрипольными конвекторами и электрическими теплыми полами осуществляется с помощью 12-зонных термостатов компании P5, установленных в щитах автоматики. За управление по 0-10V вентиляторами внутрипольных конвекторов отвечает модуль Vantage. Управление кондиционерами осуществляется через шлюз.

Локальная сеть и Wi-Fi

Коммутаторы Ruskus, Wi-Fi точки доступа Ruskus — 12 шт.

Возможность развития проекта после реализации.

• Добавление голосового управления, через голосовой помощник Алиса.

• Подключение системы аудиомультирум к телевизорам, для вывода звука с телевизоров на акустику в потолке.

• Добавление новых и изменение уже имеющихся сценариев по запросу Заказчика.

• Подключение нового оборудования и интеграция его в общую систему.
