Категория Pro Install. Номинация «Квартира. Элит»

Нью Левел Инжиниринг

https://new-l.ru

Москва, ул. 3-я Хорошевская, д. 12

Комплексная система Умный дом для квартиры в Москва-Сити

Реализация проекта: февраль 2024 — январь 2025 гг.

Компания интегратор: ООО «Нью Левел Инжиниринг».

О проекте

Площадь объекта составляет около 120 кв.м. Заказчики - молодая пара, у которых совместный бизнес. Они много времени проводят дома, поэтому сразу обозначили, что будут активно участвовать во всех вопросах касательно инженерии и системы Умный дом, чтобы получить максимально комфортное пространство для их жизни. Помимо реализации системы Умный дом компания Нью Левел Инжиниринг выполнила светотехнический проект, включающий в себя светотехнические расчёты помещений, подбор технического освещения с последующей поставкой из стран Европы, а также работы по проектированию и реализации комплексной системы климата (вентиляция, кондиционирование и увлажнение).

В квартире 5 помещений, в каждом из которых установлена одна или несколько сенсорных панелей для управления системами в соответствующем помещении. Во всех комнатах есть возможность включить и выключить все источники света одновременно, а также диммировать их по яркости и по теплоте. В прихожей есть мастер-выключатель, который включает или выключает всё освещение и розетки (кроме приоритетной группы).

Основные задачи проекта

1. Реализовать комфортное и удобное управление необходимыми системами с одного устройства с потенциально возможным добавлением голосового управления.

2. Гармонично для интерьера интегрировать системы и оконечное оборудование в пространство, подчёркивая технологичность квартиры и прогрессивный стиль жизни Заказчиков.

Требования Заказчика

1. Получить функциональное освещение, которое можно быстро и легко подстраивать под настроение, время суток и текущие задачи с одного устройства.

2. Сенсорные выключатели.

3. Максимально сохранить высоту потолков.

Этапы реализации

Все разделы выполнялись силами компании Нью Левел Инжиниринг:

• Проектирование комплексной системы климата (вентиляция, кондиционирование, увлажнение),

• Проектирование системы Умный дом, разработка проекта освещения;

• Закупка и поставка оборудования;

• Общестроительные работы;

• Прокладка кабельных трасс, воздуховодов и других элементов систем;

• Сборка щитового и стоечного оборудования в производственном цеху (параллельно прокладке кабельных трасс);

• Программирование работы систем и сценариев, разработка интерфейса приложения (параллельно общестроительным работам);

• Монтаж оконечного (сенсорные панели, розетки, датчики) и осветительного оборудования, подключение щита и стойки;

• Пусконаладочные работы и проверка работы систем;

• Передача комплекта документации и инструктаж Заказчиков по пользованию системы Умный дом.

Функциональные возможности системы Умный дом

Реализованы следующие функции:

• управление освещением, включая диммирование по яркости и теплоте;

• управление системой моторизированных приводов штор;

• управление системой климата с увлажнением воздуха;

• управление вентиляцией (выбор режима: вкл./выкл., обогрев, охлаждение и выбор из четырёх скоростей подачи воздуха);

• контроль качества воздуха (CO₂);

• локальная сеть по wi-fi;

• система аудио-мультирум;

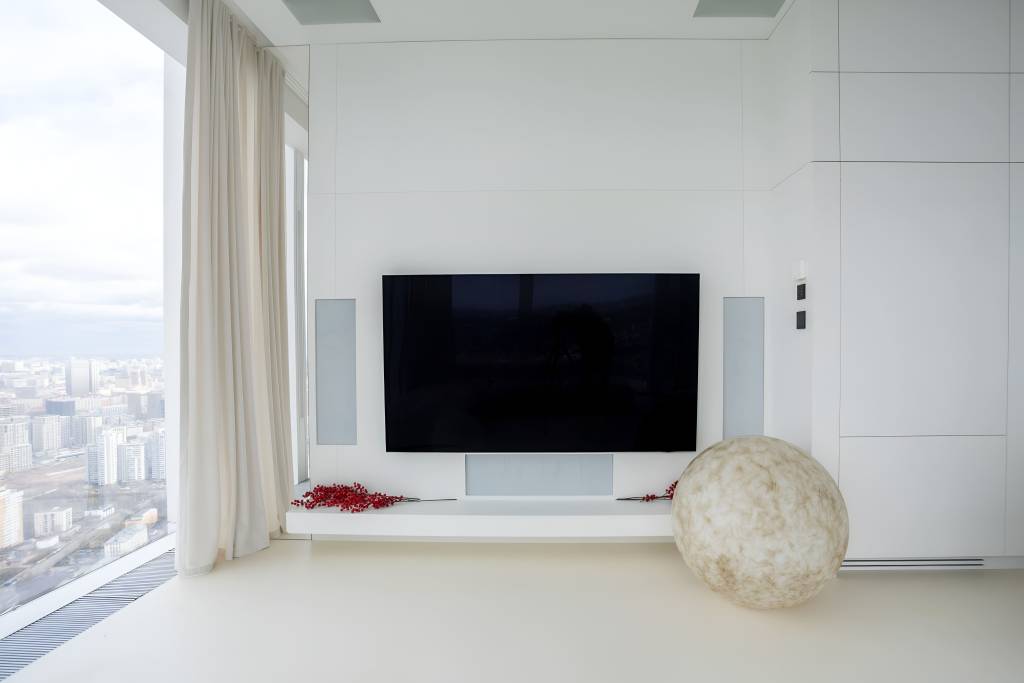

• локальный домашний кинотеатр;

• система локализации протечек;

• управление тёплыми полами;

• система видеонаблюдения с возможностью удалённого подключения с iPhone;

• система домофонии;

• сценарное управление.

Реализованные функции по помещениям:

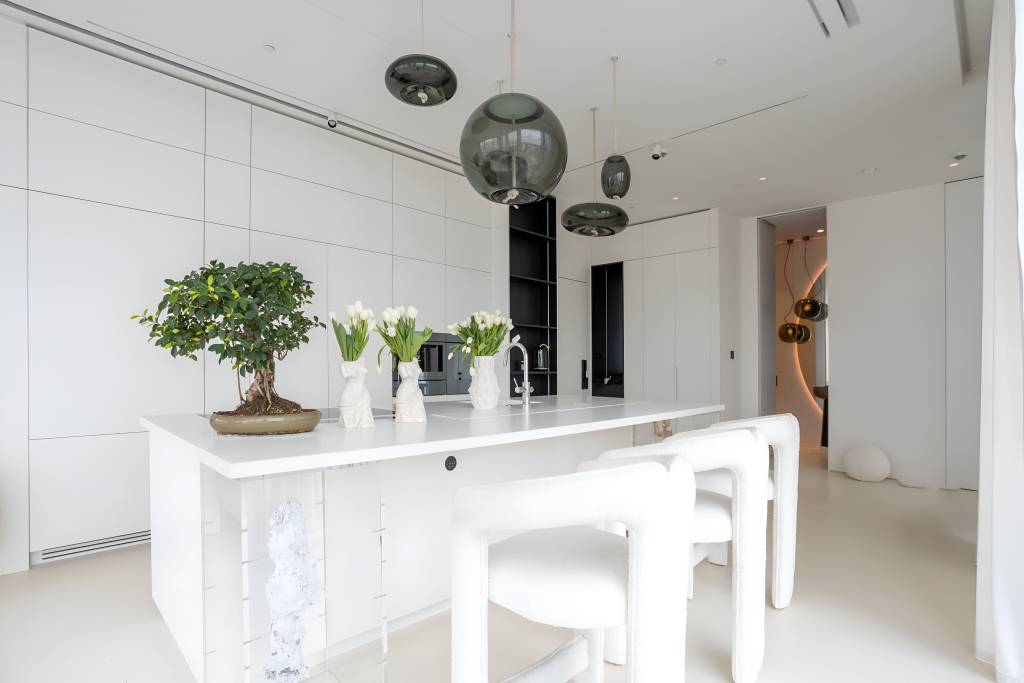

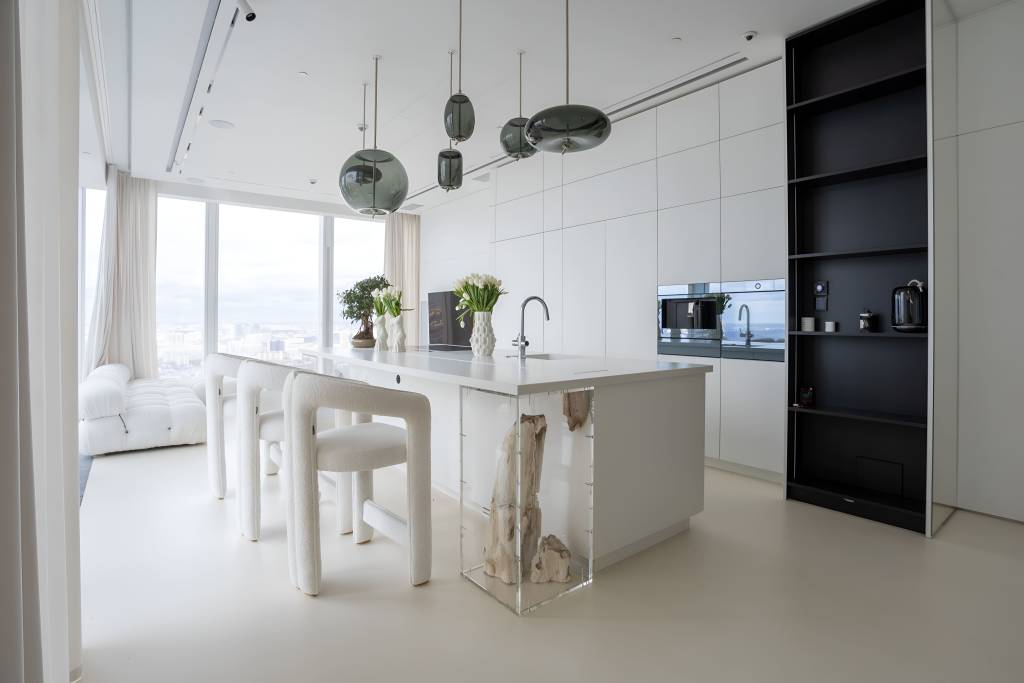

   1.Кухня-гостиная с прихожей

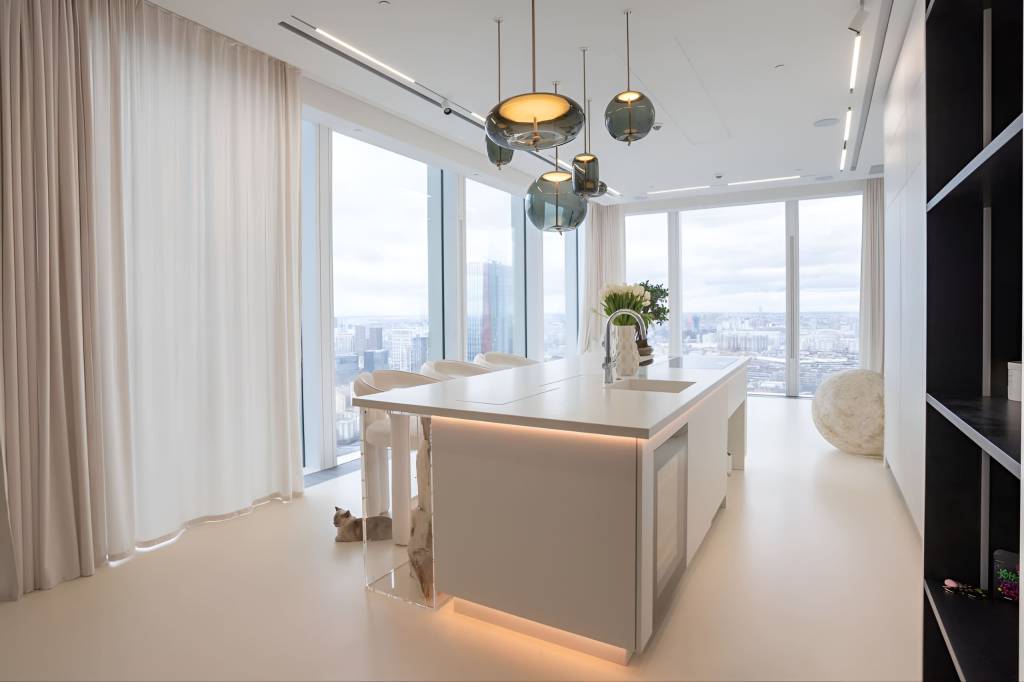

Управление освещением (трековое освещение, встроенное освещение, подвесные светильники, подсветка штор, подсветка шкафа, подсветка ТВ, подсветка кухонного острова, подсветка пано), управление комплексом климата (температура, увлажнение, режим работы вентиляции и скорость подачи воздуха – во всех помещениях), управление шторами, управление тёплыми полами, управление фоновым звуком, контроль качества воздуха, управление локальной зоной домашнего кинотеатра, видеонаблюдение, сценарии: «Утро», «День», «Вечер», «Домашний кинотеатр», «Я пришёл», «Я ушёл».

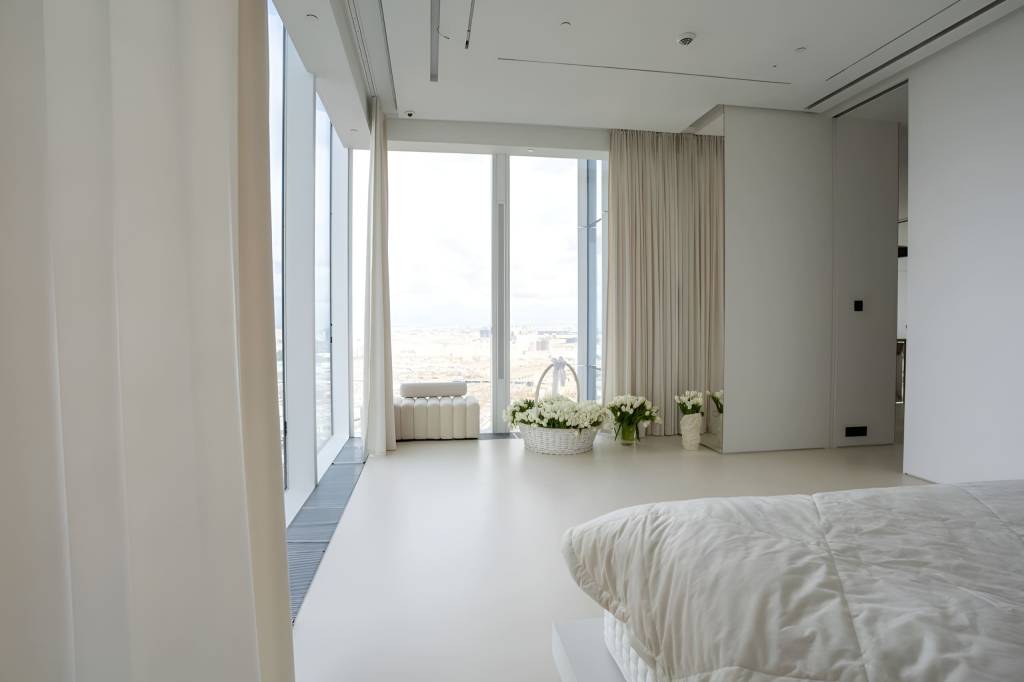

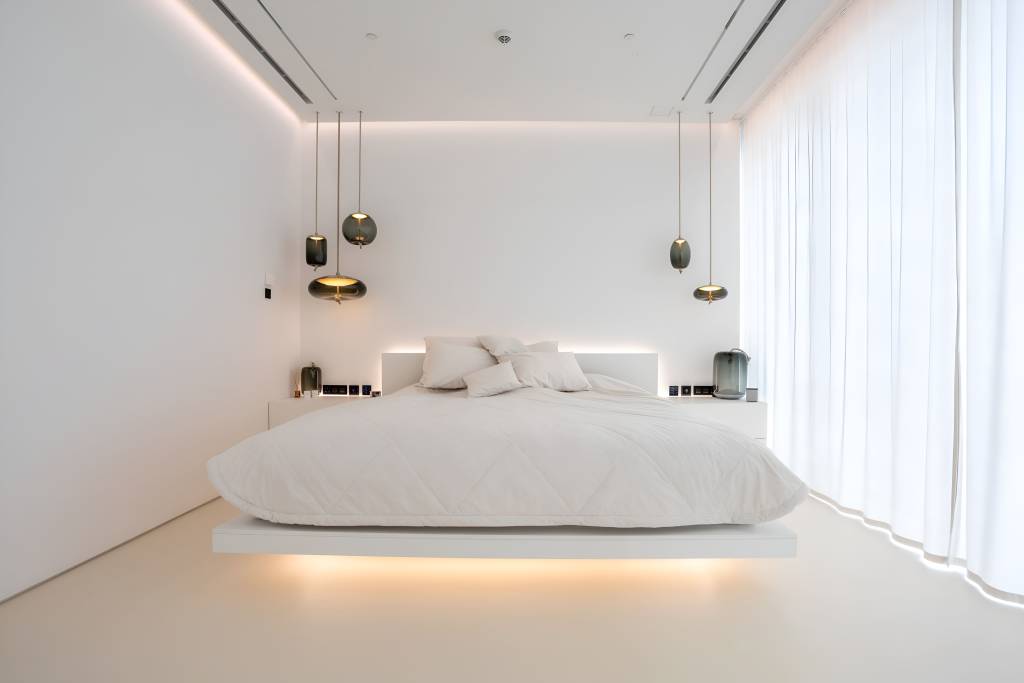

   2.Спальня

Управление освещением (трековое освещение, подвесные светильники, подсветка штор, подсветка периметра комнаты, подсветка кровати и её изголовья), управление комплексом климата, управление шторами, контроль качества воздуха, управление тёплыми полами, видеонаблюдение, сценарии: открытие штор по будильнику, «Утро», «День», «Вечер».

   3.Гардеробная

Управление освещением (потолочное освещение, подсветка шкафов), управление комплексом климата, контроль качества воздуха, управление тёплыми полами, управление фоновым звуком, сценарии с разными настройками освещения.

   4.Хозяйский санузел

Управление освещением (потолочное освещение, подсветка периметра, подсветка подиума ванны, подсветка полок, подсветка зеркал, подвесные светильники), управление комплексом климата, контроль качества воздуха, управление фоновым звуком, сценарии: «Утро» (включается яркое освещение), «Вечер» (включается приглушённое освещение и фоновая музыка).

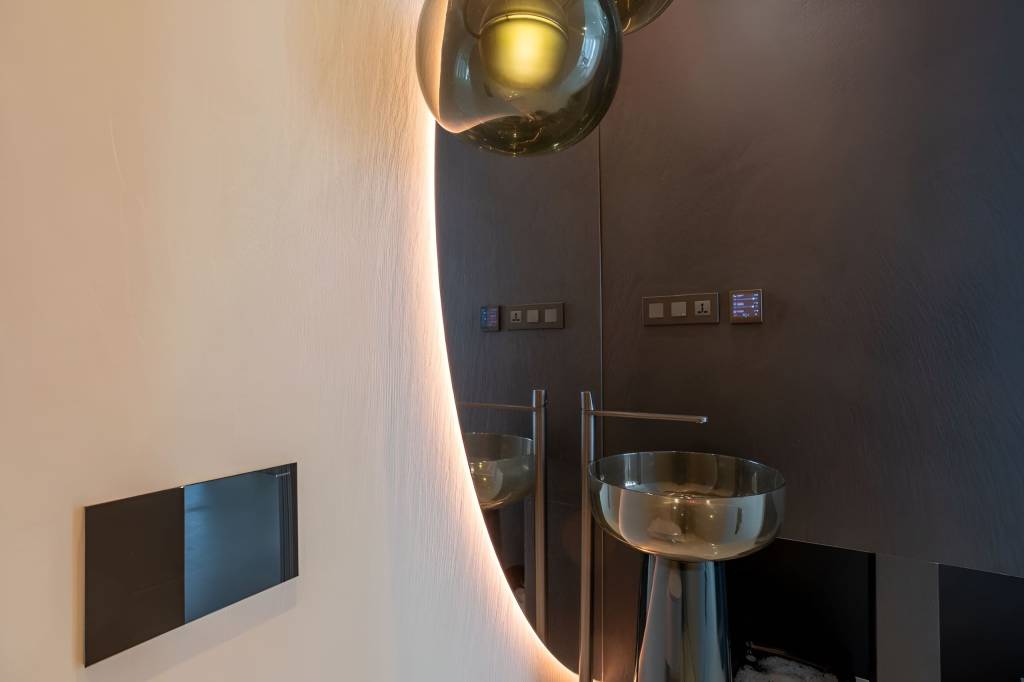

   5.Гостевой санузел

Управление освещением (потолочное освещение, подвесные светильники, подсветка зеркала), управление комплексом климата, контроль качества воздуха, управление фоновым звуком.

Интерфейс

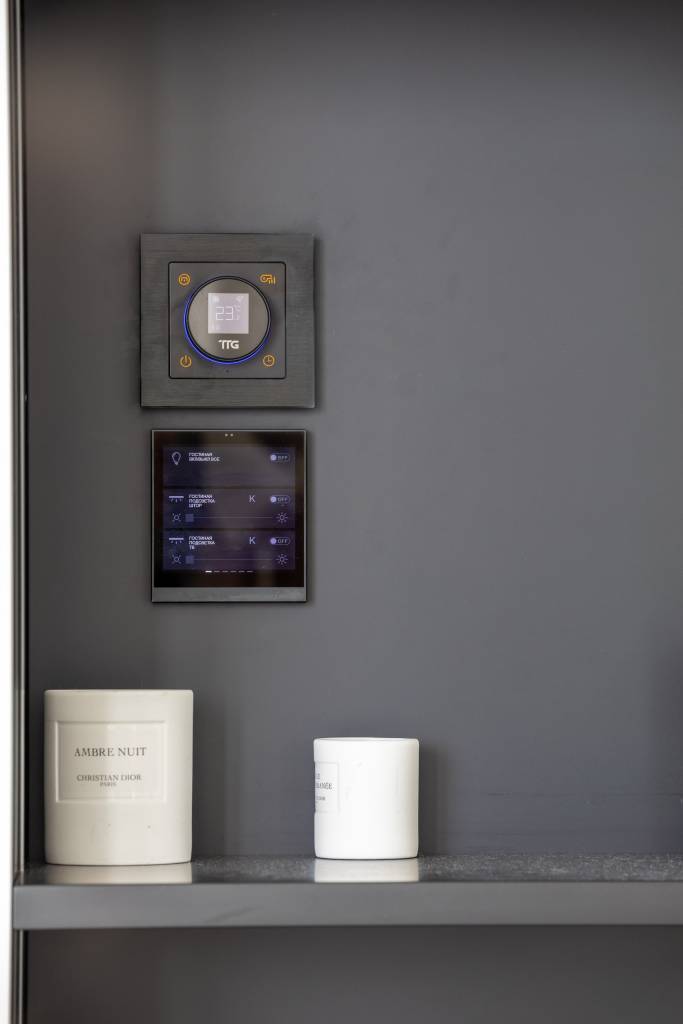

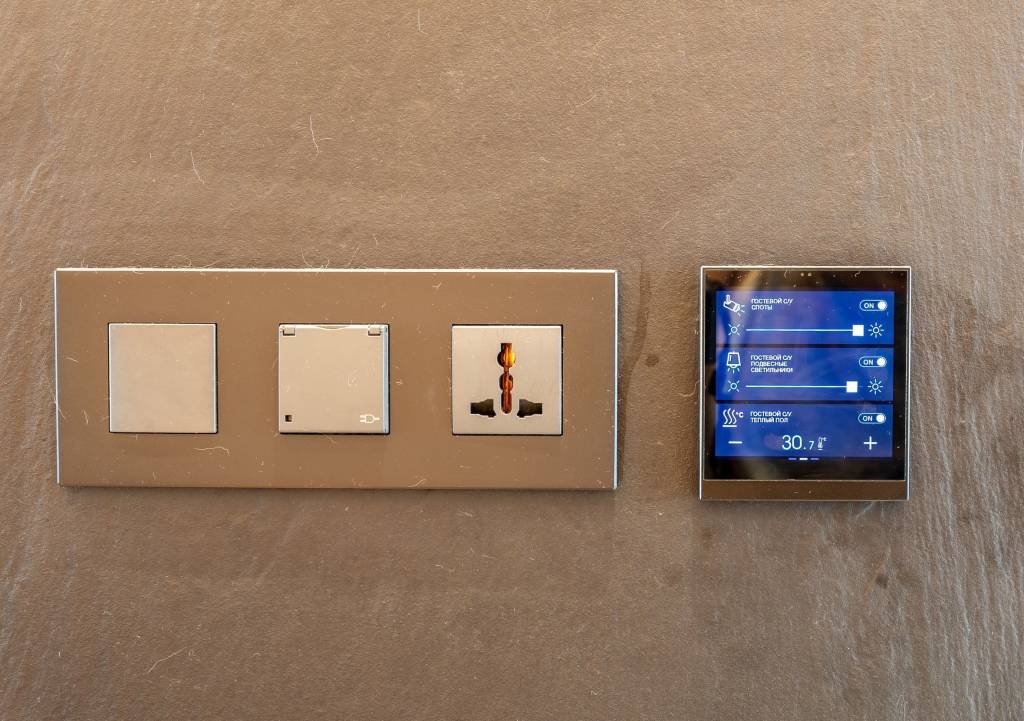

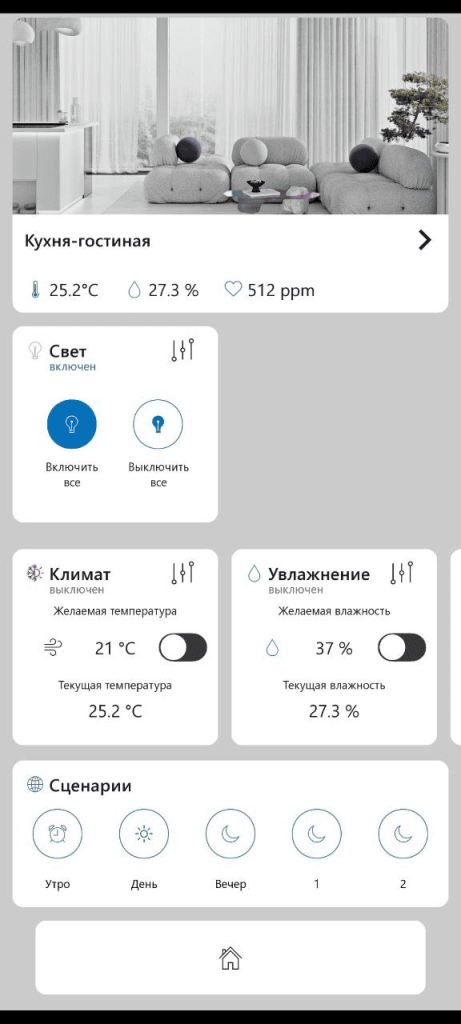

В качестве локальных источников управления были выбраны сенсорные панели Tantron, в том числе, панели с поворотными шайбами, а также приложение с комфортным интерфейсом, установленное на устройства iPhone обоих Заказчиков. Визуализация приложения реализована на оборудовании компании Iridium. Есть возможность кастомизации интерфейса под разных пользователей, но такой задачи не было. Управление с сенсорных панелей аналогично управлению из приложения iPhone.

На экраны сенсорных панелей Tantron выведено индивидуальное управление для каждой зоны с соответствующими названиями функций и символами. С панелей есть возможность как включать и выключать системы, так и регулировать температуру и влажность воздуха, уровень яркости света разных источников освещения, температуру тёплых полов, выбирать нужное положение штор, управлять системой мультимедиа, запускать сценарии.

Управление полностью остаётся доступным при отсутствии соединения с интернет в связи с реализацией проводной системы Умный дом.

Возможности настройки сценариев

Есть возможность настройки индивидуальных сценариев, в том числе, корректировка текущих сценариев и добавление новых.

Запрограммированы и реализованы разные типы сценариев, в которых объединено освещение, температура и влажность воздуха, шторы, тёплые полы, аудио-мультирум, домашний кинотеатр.

Варианты работы сценариев:

• Работают по расписанию;

• Запускаются и выключаются Заказчиками;

• Активизируются автоматически, например, в случае изменения температуры и влажности воздуха в помещениях.

Часть сценариев реализована по технологии Tunable white. Биодинамическое освещение, позволяет поддерживать циркадные ритмы Заказчиков: яркость и теплота освещения меняются в течение суток с привязкой к текущему времени, достигая необходимые значения для соответствующего времени.

Уровень влажности и скорость подачи воздуха постоянно поддерживается на одном оптимальном значении. Но в случае активации сценария «Я ушёл», работа систем вентиляции и увлажнения замедляются, чтобы был меньший расход электроэнергии, когда владельцев нет дома. С активацией сценария «Я пришёл», помимо включения определённых функций, система вентиляции начинает работать более активно, а система увлажнения снова запускается на полную мощность для достижения нужного значения.

Постоянно происходит мониторинг содержания в воздухе углекислого газа. В случае превышения допустимого значения CO₂, система начнёт работать усиленно до достижения оптимального показателя.

Сценарии: открытие штор в спальне по будильнику (при наступлении времени, заданного Заказчиком, активизируется плавное открытие штор), «Утро» (не яркое достаточно холодное освещение и медленное открытие штор в спальне для плавного пробуждения), «День» (яркое и холодное освещение в кухне-гостиной и спальне, шторы полностью открыты), «Вечер» (тёплое и приглушённое освещение в кухне-гостиной и спальне; в спальне шторы начинают постепенно закрываться в соответствии с расписанием), «Домашний кинотеатр» (включение приглушённого освещения, закрытие штор, включение ТВ-панели на приложении с выбором фильма, активация конкретного комфортного уровня звука, заданного заранее), «Я пришёл» (включение освещения в прихожей и кухне-гостиной, открытие штор, запуск более активной работы системы вентиляции и увлажнения), «Я ушёл» (выключение всех источников освещения, выключение музыки и ТВ, если были включены, замедление работы системы вентиляции и увлажнения).

Краткая техническая спецификация интегрированных систем (оборудования):

• Автоматика: ABB, Mean Well, Wiren Board

• Оконечное оборудование: Tantron

• Интерфейс приложения: Iridium

• Осветительное оборудование: Linealight, Erco, Formalighting,

• Датчики: Esylux

• Система протечек воды: Нептун

• Сеть: UbiQuity

• Тёплые полы: DEVI

• Вентиляция, кондиционирование, увлажнение: INVISILINE, Rehau, Thermaflex

• Локальный домашний кинотеатр: Denon, Bowers&Wilkins, DALI, Dune

Возможность развития проекта после реализации

Проект реализован на протоколах KNX и DALI. При желании есть возможность интеграции дополнительного оборудования и расширения функционала, например, увеличить количество источников освещения, добавить голосовое управление, добавить/скорректировать сценарии.

В течение трёх месяцев после сдачи объекта Заказчики тестировали работу системы Умный дом и могли обратиться за консультациями и частичными корректировками без оплаты (в том случае, если изменения не кардинальные).

Техническая поддержка, сервисное обслуживание – наличие ЗИП

Техническая поддержка от компании Нью Левел Инжиниринг есть.

Сервисного Договора нет, так как всё работает надёжно. ЗИП отсутствует. Скорость поставки запчастей в случае необходимости: занимает 1-3 дня.

Есть возможности обновления компонентов без нарушения работоспособности.

Самодиагностика системы

Есть возможность проведения полноценной диагностики удалённо. Самодиагностика системы реализована частично: проверяются светильники на исправность блоков питания.

Защищённый удаленный доступ

Есть

Сложности, возникшие при реализации

• Сложное согласование с управляющей компанией Neva Towers;

• Непростые условия для разгрузочно-погрузочных работ;

• Постоянное внесение изменений от Заказчиков в рамках уже заранее согласованного Договора.
