Категория Pro Install. Номинация «Частный дом. Элит»

Инженерная компания SDK

РФ, Москва, Мосфильмовская ул., 17Б
https://s-dk.ru/

Резиденция в КП «TEN»

Дата начала проекта: 2023
Дата завершения проекта: 2025
Компания-интегратор: SDK

Расположение: Московская область
Тип объекта: частный загородный дом
Площадь объекта: около 600 м²
Компании, участвовавшие в реализации: Архитектурное бюро BABAYANTS ARCHITECTS

Загородный дом с интеграцией системы автоматизации на базе KNX, объединяющей основные инженерные системы в единую среду управления. В структуру объекта входят жилые помещения, бассейн, сауна, лаунж-зона с камином, мастерская, терраса, придомовая территория и гараж на два автомобиля.

Система автоматизации охватывает освещение, климат, шторы, мультимедиа, безопасность и инженерные системы участка. Управление реализовано через клавишные выключатели, сенсорные панели и удалённый доступ.

Отдельное внимание уделено логике работы проходных зон, уличных систем и сценариям управления домом целиком, этажами и отдельными помещениями.

Основные задачи проекта

Основной задачей проекта стало создание интеллектуальной инфраструктуры управления инженерными системами загородного дома с высоким уровнем комфорта и простоты эксплуатации.

Ключевые задачи проекта включают:

• Комплексную автоматизацию инженерных систем
  Интеграция освещения, климатических систем, управления шторами, мультимедиа и систем безопасности в единую систему управления.

• Создание интуитивно понятного интерфейса управления
  Обеспечение простого и удобного управления функциями дома через настенные выключатели, сенсорные панели и мобильные устройства.

• Разработку гибкой архитектуры автоматизации
  Использование открытых протоколов автоматизации позволило обеспечить высокую надежность системы, ремонтопригодность и возможность модернизации.

• Централизованный мониторинг инженерных систем
  Создание визуализации, позволяющей контролировать ключевые параметры эксплуатации здания и состояние оборудования.

Требования заказчика

• Полная автоматизация всех зон дома, включая придомовую территорию и гараж.

• Управление через настенные выключатели, сенсорные панели, мобильные устройства и голосовые команды (Apple Siri).

• Многоуровневое сценарное освещение: внутреннее, фасадное и ландшафтное, с автоматической адаптацией к уровню естественного света и времени суток.

• Комплексный климат-контроль: отопление, кондиционирование, тёплые полы, вентиляция с адаптацией под присутствие людей и погодные условия.

• Автоматизация штор и жалюзи с защитой от перегрева и управлением по астрономическому таймеру.

• Система безопасности: видеонаблюдение, ОПС, защита от протечек.

• Управление гаражными воротами и системой антиобледенения придомовой территории.

• Распределённая аудиосистема мультирум во всех зонах дома.

• Удалённый доступ и мониторинг состояния инженерных систем.

• Возможность расширения системы в будущем без вмешательства в строительные конструкции.

Этапы реализации

1. Совместное обследование объекта с архитектурным бюро BABAYANTS ARCHITECTS; согласование расположения управляющих устройств в соответствии с архитектурной концепцией.
2. Разработка технического задания и согласование состава систем с заказчиком.
3. Проектирование системы автоматизации: принципиальные схемы, кабельные планы, топология KNX-сети.
4. Монтаж кабельной инфраструктуры с прокладкой резервных трасс для будущего расширения.

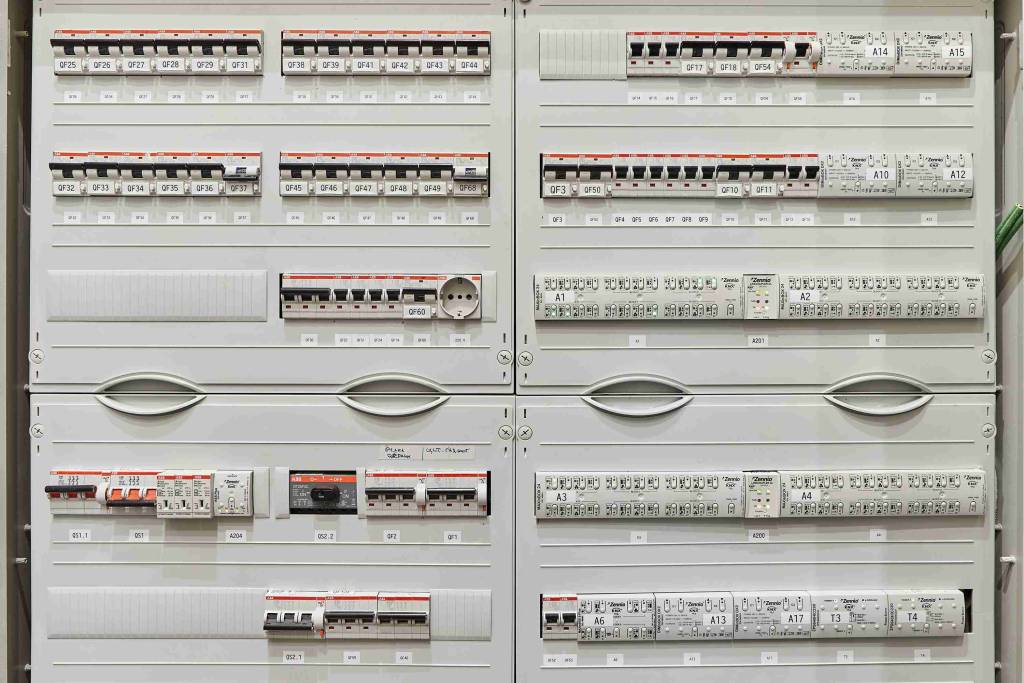

5. Установка щитового, исполнительного и управляющего оборудования.
6. Подключение и первичная настройка всех инженерных систем.
7. Программирование логики KNX: параметры устройств, групповые адреса, связи между системами.
8. Разработка и программирование сценариев автоматизации.
9. Настройка и кастомизация интерфейса визуализации под планировку объекта.
10. Интеграция голосового управления Apple Siri.
11. Пусконаладочные работы и комплексное тестирование всех подсистем.
12. Адаптация под предпочтения заказчика, обучение пользователей, сдача объекта.
13. Гарантийное и сервисное обслуживание.

Краткая техническая спецификация интегрированных систем

Освещение

Управление внутренним, фасадным и ландшафтным освещением реализовано на базе KNX и DALI. Протокол DALI позволяет управлять каждым световым прибором индивидуально, задавая точные уровни яркости и формируя группы для сценарного управления. Поддерживается классическое управление (одна клавиша — одна группа) и сценарное управление с предустановленными световыми программами.

Яркость искусственного освещения автоматически адаптируется к уровню естественного света: при ярком дневном свете система снижает интенсивность, в пасмурную погоду — поддерживает комфортный уровень освещённости. В тёмное время суток при движении в коридорах, на лестницах и в гардеробных активируется ориентационное освещение на минимальной яркости — достаточной для безопасного передвижения, но не нарушающей сон и не создающей дискомфорта. Уличное освещение включается автоматически по датчику освещённости, порог срабатывания настраивается владельцем самостоятельно в интерфейсе визуализации.

Климат

Система климат-контроля включает четыре подсистемы: отопление, кондиционирование, тёплые полы и приточно-вытяжную вентиляцию. Все подсистемы управляются в рамках единой логики. Реализована защитная автоматика: блокировка кондиционеров при снижении температуры наружного воздуха ниже допустимого порога; блокировка кондиционирования при открытых окнах или фрамугах, исключающая бесполезный расход энергии и некорректную работу оборудования. В ночное время вентиляция автоматически переходит в бесшумный режим со сниженной скоростью воздушных потоков. Уличные обогревы придомовой территории активируются автоматически при снижении температуры до заданного порога.

Шторы и жалюзи

Моторизованные шторы и жалюзи интегрированы в сценарии освещения и климата. Система управляет шторами по астрономическому таймеру: вечером при наступлении заката они опускаются автоматически, обеспечивая приватность без участия пользователя. В жаркие солнечные дни система автоматически опускает жалюзи при превышении заданного уровня инсоляции, защищая помещения от перегрева и снижая нагрузку на кондиционирование. Поддерживается как групповое, так и индивидуальное управление шторами в каждом помещении с настенных выключателей, панелей и мобильного приложения.

В ходе реализации проекта жалюзи имели собственный пульт управления производителя с проприетарным протоколом связи. Для обеспечения корректной работы из системы KNX потребовалась отдельная проработка схемы подключения и тестирование нескольких вариантов интеграции. В итоге шторы полностью интегрированы в единый интерфейс управления домом.

Мультирум

Распределённая аудиосистема на базе BlueSound охватывает все зоны дома — жилые этажи, лаунж-зону и террасу. Поддерживается независимое управление контентом и уровнем громкости в каждой зоне, а также синхронизированное воспроизведение по всему дому. Управление — с настенных панелей, мобильного приложения или голосовой командой через Siri.

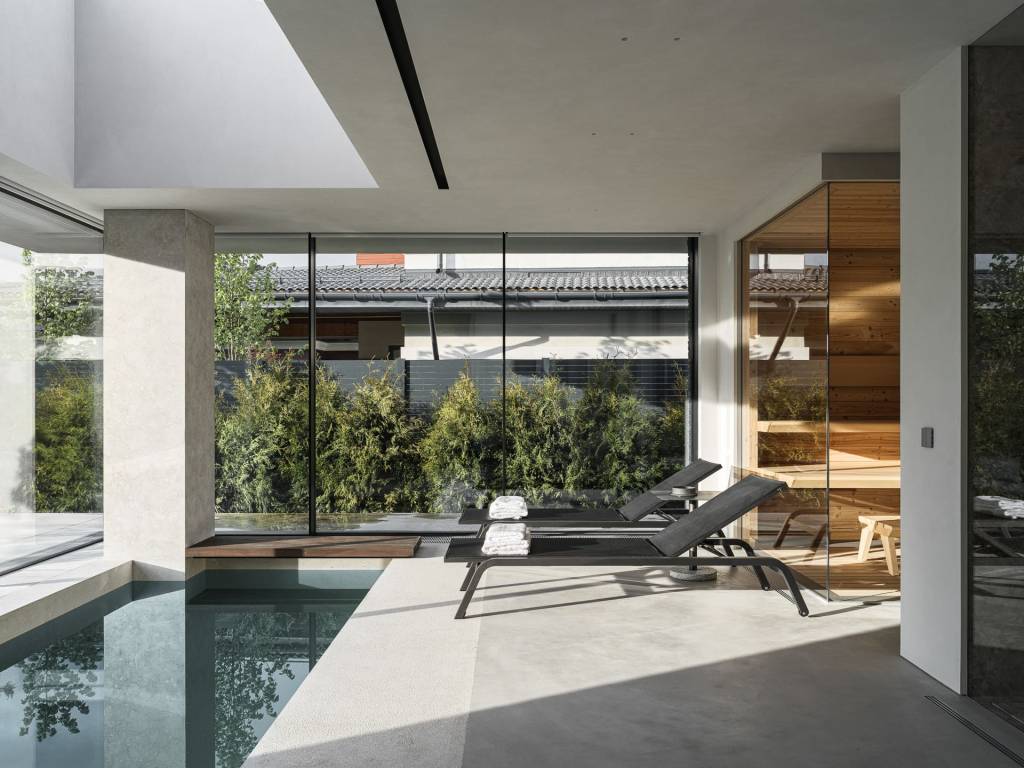

Бассейн и сауна

Управление бассейном и сауной полностью интегрировано в систему автоматизации. Реализованы сценарии предварительного нагрева воды и воздуха к заданному времени, автоматическая вентиляция после использования, а также синхронизация освещения, мультирум и климатических установок. Управление зоной SPA доступно с настенных выключателей, сенсорных панелей, мобильного приложения и голосовых команд.

Система автополива

Автоматический полив придомовой территории управляется через KNX с учётом данных о погоде. Система адаптирует расписание под прогноз осадков и сезонные условия, что позволяет оптимизировать расход воды и поддерживать ландшафт в надлежащем состоянии без участия владельца.

Оптимизация энергопотребления

На основе анализа статистики потребления настроены алгоритмы, автоматически снижающие нагрузку в периоды отсутствия людей в доме. Система отслеживает энергопотребление ключевых узлов и при необходимости переводит оборудование в экономичные режимы, обеспечивая рациональное использование ресурсов.

Системы безопасности

• Видеонаблюдение с удалённым доступом к трансляции в режиме реального времени.

• Охранная и пожарная сигнализация (ОПС). При срабатывании датчиков задымления система автоматически отключает приточную вентиляцию, предотвращая распространение дыма по помещениям.

• Защита от протечек на базе KNX: автоматическое перекрытие водоснабжения при обнаружении утечки.

Управление придомовой территорией

Гаражные ворота интегрированы в единый интерфейс управления домом — открытие и закрытие доступно с настенных выключателей, сенсорных панелей, мобильного приложения и голосовой командой через Siri. Система антиобледенения придомовой территории активируется автоматически при снижении температуры наружного воздуха до заданного порога — территория поддерживается в безопасном состоянии без участия владельца.

Голосовое управление Siri

Реализована полноценная интеграция с голосовым помощником Siri. Через голосовые команды доступно управление освещением, климатом, шторами, мультирум и гаражными воротами. Это обеспечивает управление без физического взаимодействия с выключателями или визуализацией — особенно удобно в спальне, лаунж-зоне и на террасе.

Мониторинг инженерных систем

Через интерфейс визуализации владелец в любой момент видит состояние дома:

• статусы защитных автоматов во всех щитах;

• текущее энергопотребление;

• состояние ИБП (источника бесперебойного питания);

• состояние приточных вентиляционных установок.

Система уведомлений

Реализовано автоматическое информирование владельца о критических событиях: срабатывание защитных автоматов в щитах, авария инженерного оборудования (приточные установки, ИБП), а также обнаружение протечек воды. Уведомления доставляются в мобильное приложение, что позволяет оперативно реагировать на нештатные ситуации из любой точки мира.

Сценарии управления и логика системы

Система реализует четыре уровня управления, каждый из которых оптимален для своей ситуации.

Настенные выключатели Ekinex серии FF — основной инструмент повседневного взаимодействия. Физические клавиши запрограммированы на наиболее востребованные функции: управление световыми сценариями, шторами, климатом. Управление происходит мгновенно, без экрана, одинаково понятно для всех пользователей. Расположение выключателей согласовано с архитектурным бюро BABAYANTS ARCHITECTS и органично вписано в дизайн интерьеров.

Сенсорные панели Zennio Z35 — расширенное управление несколькими системами с одного сенсорного экрана: световые сценарии, климатические настройки, управление шторами и мультирум. Интерфейс панелей кастомизирован под планировку конкретного объекта — структура меню повторяет зонирование дома.

Мобильное приложение обеспечивает полный удалённый доступ ко всем системам из любой точки мира, включая данные мониторинга: статусы оборудования, энергопотребление, состояние ИБП и приточных установок.

Голосовое управление Siri — четвёртый уровень, обеспечивающий управление без физического взаимодействия с устройствами. Особенно актуален в спальне, лаунж-зоне и при нахождении на террасе.

Часть параметров автоматической логики — в том числе порог срабатывания датчика освещённости для уличного освещения и порог защиты от перегрева для штор — доступна для самостоятельной корректировки владельцем непосредственно в интерфейсе визуализации, без привлечения технических специалистов.

Сценарии управления и их влияние на качество жизни

Световые сценарии по помещениям

В каждом помещении реализованы световые сценарии, соответствующие типичным режимам использования пространства: «День» — яркое активное освещение, «Вечер» — приглушённая тёплая атмосфера для отдыха, «Выключить» — полное отключение освещения в комнате или доме. Наряду со сценарным управлением поддерживается классический режим: одна клавиша — одна группа света. В тёмное время суток ориентационное освещение в проходных зонах включается автоматически по датчикам движения на минимальной яркости, не нарушающей ночной режим дома.

Зональные и общедомовые сценарии

Сценарии «Выключить всё в комнате», «Выключить всё на этаже» и «Выключить всё в доме» обеспечивают полный контроль одним действием — без обхода помещений перед сном или при уходе. Доступны с выключателя у входа, с панели или голосом через Siri.

Сценарий «Утро»

При активации шторы поднимаются, впуская естественный дневной свет, освещение переходит в дневной режим. Климатическая система поддерживает комфортную утреннюю температуру.

Сценарий «Вечер»

Освещение переходит в режим «Вечер» с тёплым оттенком, шторы опускаются по астрономическому таймеру, обеспечивая приватность. Мультирум переходит в режим фоновой музыки. Лаунж-зона с камином получает подходящую атмосферу одним действием.

Сценарий «Выключить всё» — уход из дома

При активации отключается всё освещение, климатическая система переходит в экономичный режим, шторы опускаются. Одна команда переводит дом в режим отсутствия — доступна с выключателя, с панели или голосом через Siri.

Уличное освещение и сезонная автоматика

Фасадная и ландшафтная подсветка включается автоматически при наступлении сумерек по датчику освещённости и отключается с рассветом. Настраиваемый порог позволяет адаптировать логику под разные сезоны без привлечения специалистов. Уличные обогревы активируются по температурному порогу — в холодный сезон территория поддерживается в безопасном состоянии автономно. Срабатывание датчиков сезонной автоматики (освещённости, температуры, инсоляции) гибко настраивается через интерфейс визуализации, что позволяет менять поведение системы в зависимости от времени года.

Защита от перегрева и ночная приватность

В солнечные дни жалюзи автоматически опускаются при превышении заданного порога инсоляции, защищая помещения от перегрева и снижая нагрузку на кондиционирование. Вечером шторы опускаются по астрономическому таймеру, обеспечивая приватность без каких-либо действий со стороны пользователя.

Автоматика по движению

В коридорах, на лестницах и в гардеробных освещение реагирует на присутствие человека: включается при приближении и отключается после ухода. Транзитные зоны дома работают полностью автономно в любое время суток.

Климатическая защита

При снижении температуры наружного воздуха ниже допустимого порога система автоматически блокирует работу кондиционеров, предотвращая их некорректную работу. При открытых окнах или фрамугах кондиционирование также блокируется автоматически — для исключения бесполезного расхода энергии.

Сценарии для SPA-зоны

Для бассейна и сауны реализованы предустановленные сценарии: предварительный нагрев к заданному времени, поддержание заданной температуры, автоматическая вентиляция после использования, синхронизация освещения и мультирум. Управление доступно как с локальных панелей, так и удалённо.

Кастомизация интерфейса и права доступа

Интерфейс визуализации (сенсорные панели и мобильное приложение) поддерживает гибкую настройку под разных пользователей. Реализованы уровни доступа: полный — для владельцев дома, а также гостевой режим с ограниченным набором функций. Гостевой режим исключает доступ к критическим настройкам (климат, безопасность, параметры автоматики), оставляя только базовое управление освещением, шторами и мультимедиа. Внешний вид и структура меню адаптируются под планировку объекта и могут быть индивидуально настроены для каждого члена семьи, предоставляя только необходимые элементы управления.

Работа без интернета

KNX — децентрализованный протокол: вся логика работы реализована на устройствах шины и не зависит от облачных сервисов. При отсутствии интернета в полном объёме сохраняется работа всей локальной автоматики: управление освещением, климатом, шторами, мультирум, срабатывание датчиков, выполнение сценариев, антиобледенение, управление гаражными воротами, автополив, работа бассейна и сауны. Недоступным становится только удалённое управление через мобильное приложение вне дома.

Сложности, возникшие при реализации

В ходе реализации проекта возникла нестандартная задача интеграции моторизованных жалюзи: оборудование было оснащено собственным пультом управления производителя с проприетарным протоколом связи, несовместимым со стандартными методами подключения к шине KNX. Потребовалась отдельная техническая проработка совместно с поставщиком оборудования и тестирование нескольких вариантов решения. В результате жалюзи полностью интегрированы в единый интерфейс управления домом — владелец управляет ими наравне со всеми остальными системами.

Надёжность, ремонтопригодность и сервисное обслуживание

Открытый стандарт KNX обеспечивает долгосрочную поддерживаемость системы: любой компонент может быть заменён оборудованием совместимых производителей без перепрограммирования всей инфраструктуры. Резервный комплект запасных компонентов формируется в рамках сервисного договора, что обеспечивает оперативную замену без ожидания поставки. Защищённый удалённый доступ позволяет специалистам компании-интегратора диагностировать и устранять нештатные ситуации без выезда на объект.

Самодиагностика и техническая поддержка

Система непрерывно отслеживает состояние ключевых инженерных подсистем: статусы защитных автоматов, состояние ИБП, работу приточных установок. Все данные доступны владельцу в режиме реального времени через интерфейс визуализации. Технические специалисты компании-интегратора имеют защищённый удалённый доступ для диагностики и оперативного реагирования.

Возможности развития проекта после реализации

Архитектура системы автоматизации предусматривает возможность дальнейшего расширения функционала.

В будущем в систему могут быть интегрированы:

• Расширение мультирум-системы
  Добавление всепогодной уличной акустики на террасе и придомовой территории с зональным управлением громкостью и синхронизацией с внутренними зонами дома.

• Добавление или изменение сценариев автоматизации
  Адаптация логики работы систем под изменения в образе жизни владельцев, создание новых сценариев для освещения, климат-контроля и безопасности.

• Расширение видеоаналитики
  Добавление интеллектуального распознавания номерных знаков на въезде с автоматическим открытием ворот при распознавании владельца.

• Дополнительные сценарии освещения
  Автоматическое управление ландшафтной подсветкой с учётом изменения требований пользователя, добавление новых зон освещения, например, для спортивной площадки или подключение нового оборудования освещения.

• Автоматическое резервирование каналов связи
  Использование нескольких независимых интернет-каналов с автоматическим переключением для повышения отказоустойчивости удалённого доступа.

Архитектура KNX, заложенный резерв кабельных трасс и мощности электрощитовых позволяют реализовать различные расширения без демонтажа существующей инфраструктуры.
