Загородный дом в Охта Парке
Краткая информация о проекте
Умный дом в загородном доме, площадью 130 кв.м. в пригороде Санкт-Петербурга в ЖК “Образ Жизни”. Объект выполнен на базе Российского оборудования Wirenboard с программным обеспечением SprutHub, основная задача которого пробрасывать устройства в Apple Home и Яндекс Умный дом.
Устройства общаются по шине RS485 (ModBus)
Основной интерфейс управления - Apple HomeKit
Голосовое управление через Алису на Яндекс Станциях
Сценарии и логика работы автоматизаций написана на JS на контроллере WirenBoard, через собственный движок правил LogicCL
Начало реализации проекта - весна 2021 года
Окончание проекта - осень 2022 года
Требования заказчика и основные задачи проекта
Требование заказчика - сделать умный дом с голосовым управлением на русском языке, в рамках среднего бюджета. При этом, была необходима автоматизация всех инженерных систем установленных в доме.
Поскольку, заказчик активный пользователь экосистемы Apple, ему было предложено управление через приложение Apple Home. А голосовое управление через Алису
В рамках среднебюджетного оборудования был выбран WirenBoard
Этапы реализации
1. Первичное общение с заказчиком
2. Выполнение предпроектной документации
3. Выполнение проектной документации
4. Закупка оборудования

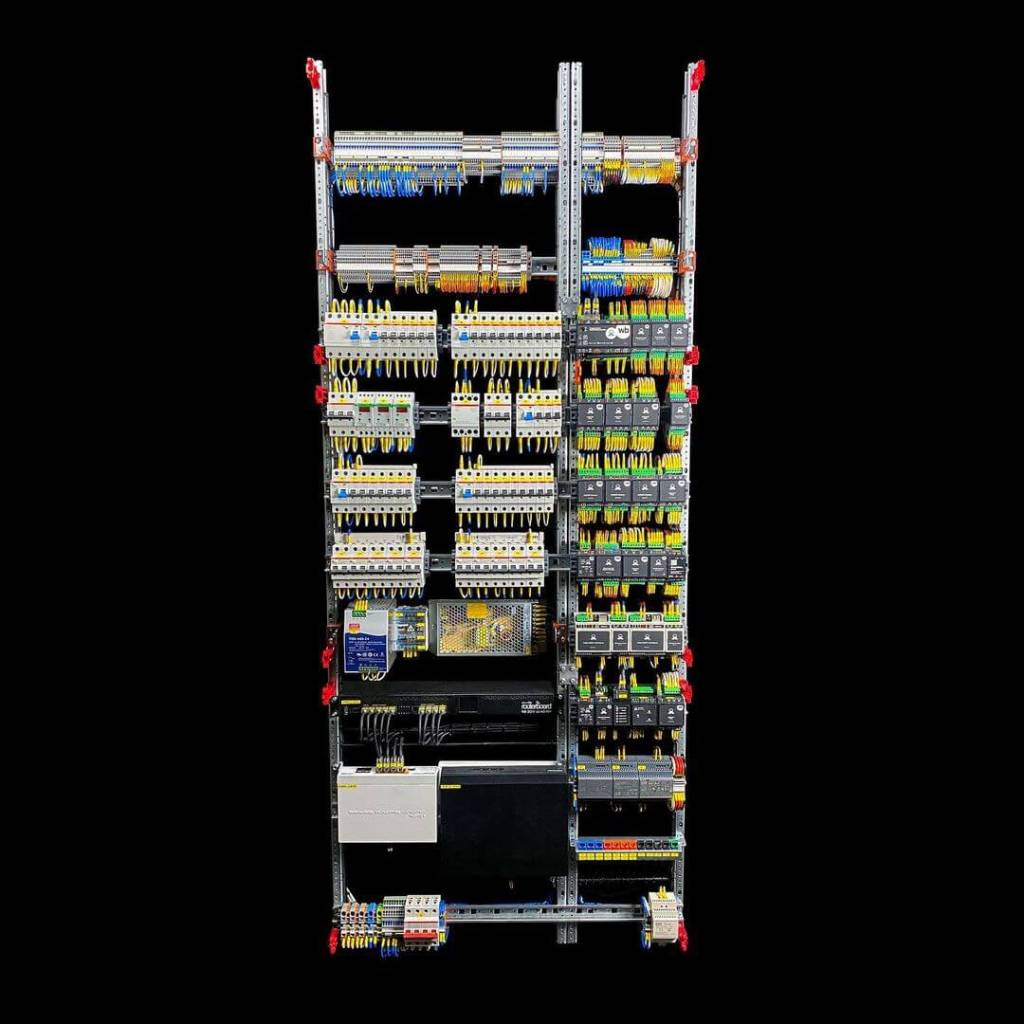

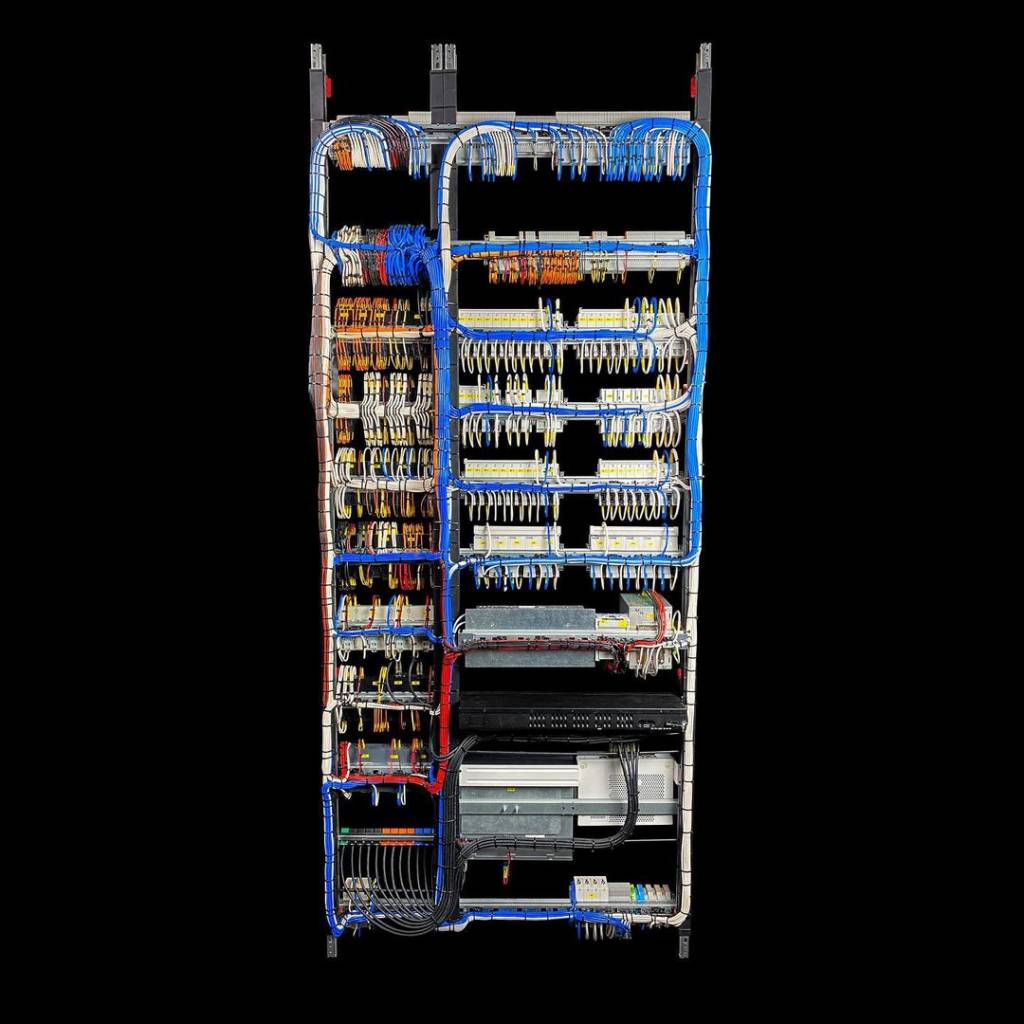

5. Сборка щита умного дома и его первичная настройка
6. Установка щита умного дома
7. Установка оконечки
8. Пусконаладка системы
9. Техническое обслуживание объекта
Краткая техническая спецификация интегрированных систем (оборудования)
1. Автоматика WirenBoard
2. Модульная электрика - ABB (профессиональная серия)
3. Щит и наполнение - ABB TwinLine
4. Клеммная часть - WAGO
5. Wi-Fi и локальная сеть - Mikrotik
6. Видеонаблюдение - Hikvision
7. Оконечная электрофурнитура - JUNG
8. Мультирум VSSL + Sonance
9. Домашний кинотеатр. Проектор Optoma + ресивер Denon + акустика Sonance + саб B&W + моторизованный экран SQUAR
10. Моторизованные шторы (раздвижные и римские) - Akko
Сложности, возникшие при реализации
Основная сложность, это смена трех бригад строителей на объекте. Поскольку наша команда не выполняла черновые электромонтажные работы, нам каждый раз приходилось заново доносить ТЗ до строителей, с учетом работ выполненных предыдущими строителями. Соответственно приходилось проводить много дополнительных выездов на объект для аудита и контроля за прокладкой кабельных линий.
Уникальность проектов (реализация проекта в период с 2021-2024 гг.)
Начало реализации проекта - весна 2021 годаОкончание проекта - осень 2022 года
Интерфейс
Основной интерфейс управления - Apple HomeKit. Управление через iPhone и iPad заказчика и родственников
Голосовое управление через Алису на Яндекс Станциях
Функциональные возможности
К умному дому подключено следующее оборудование:
Одноцветные ленты - 4 шт.

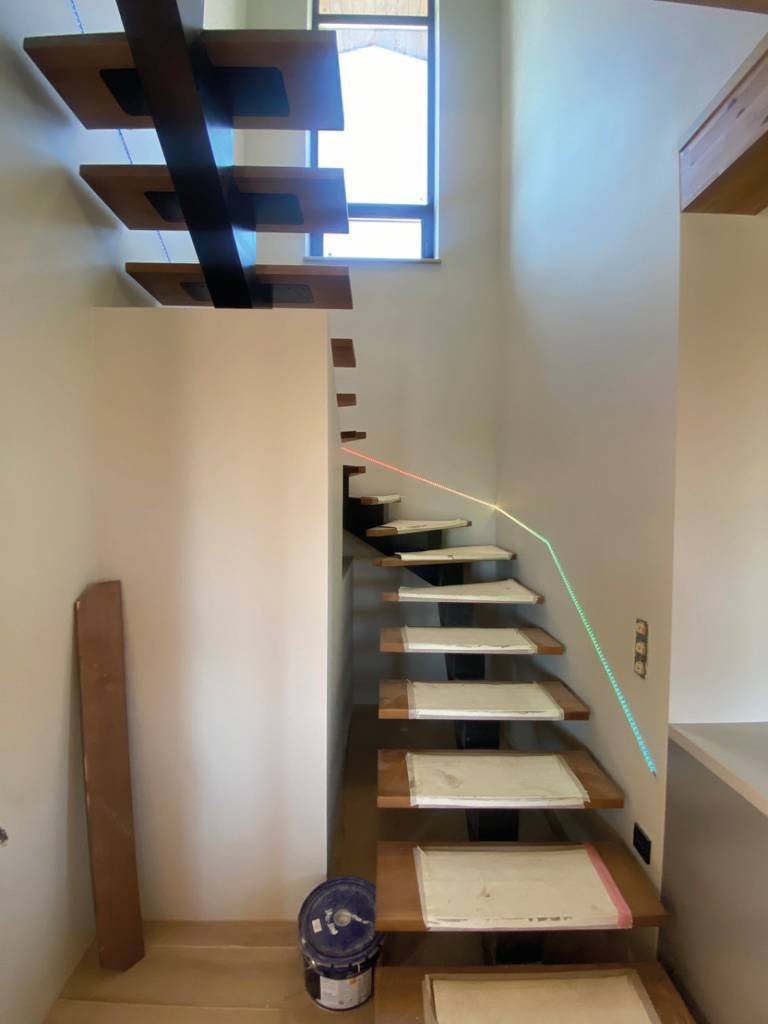

Подсветка лестницы - 1 шт.
Диммирование по 220В - 6 шт.
Диммирование по DALI (группы) - 19 шт.
Светильники DALI - 75 шт.
Групп выключателей - 22 шт.
Клавиши выключателей - 42 шт.

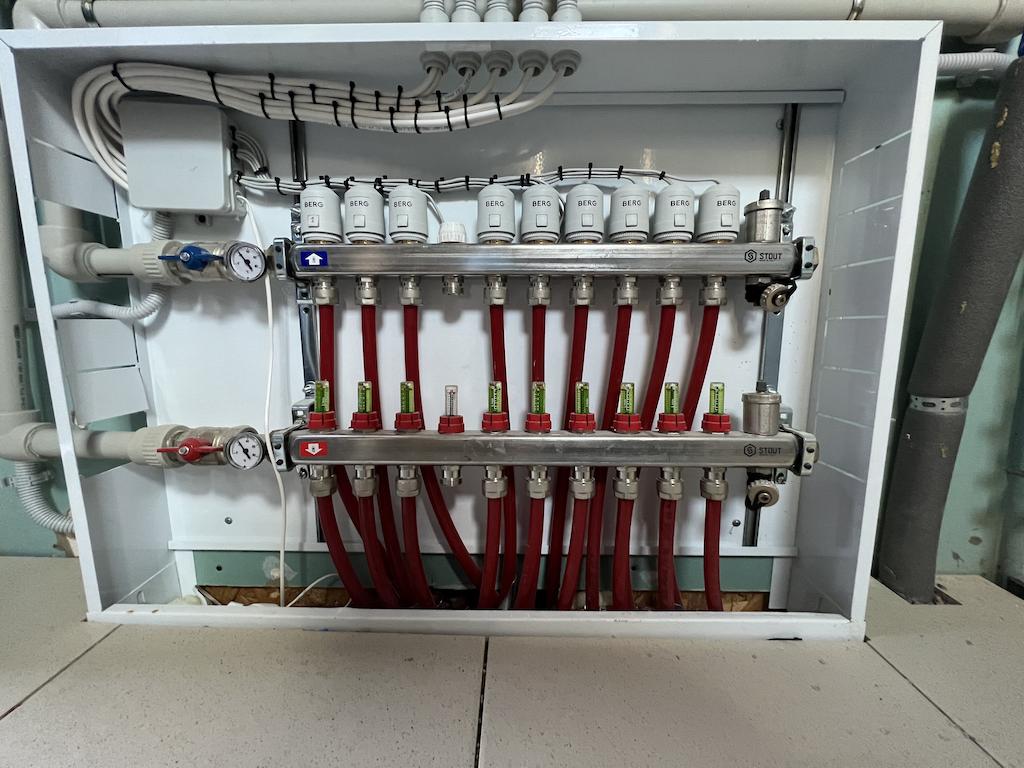

Сервоприводы отопления - 18 шт.

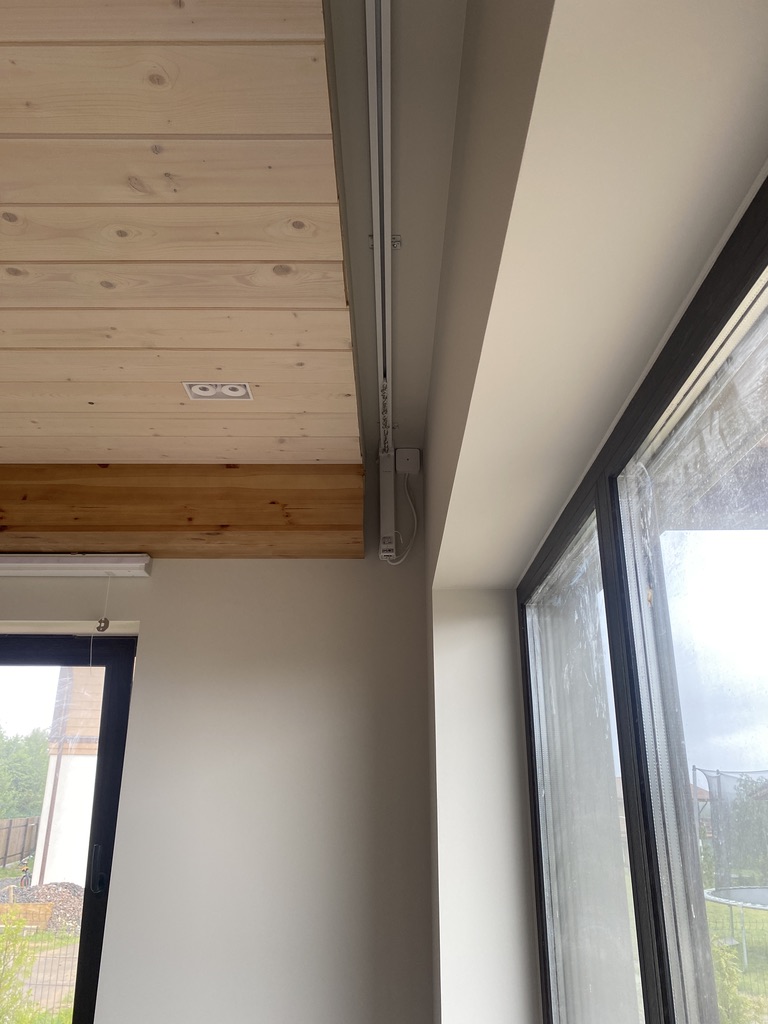

Моторизованные шторы - 14 шт.
Датчики 5 в 1 - 12 шт.
Датчики открытия дверей - 9 шт.
Датчики протечки - 12 шт.
Краны перекрытия воды - 2 шт.
Вытяжные вентиляторы - 4 шт.

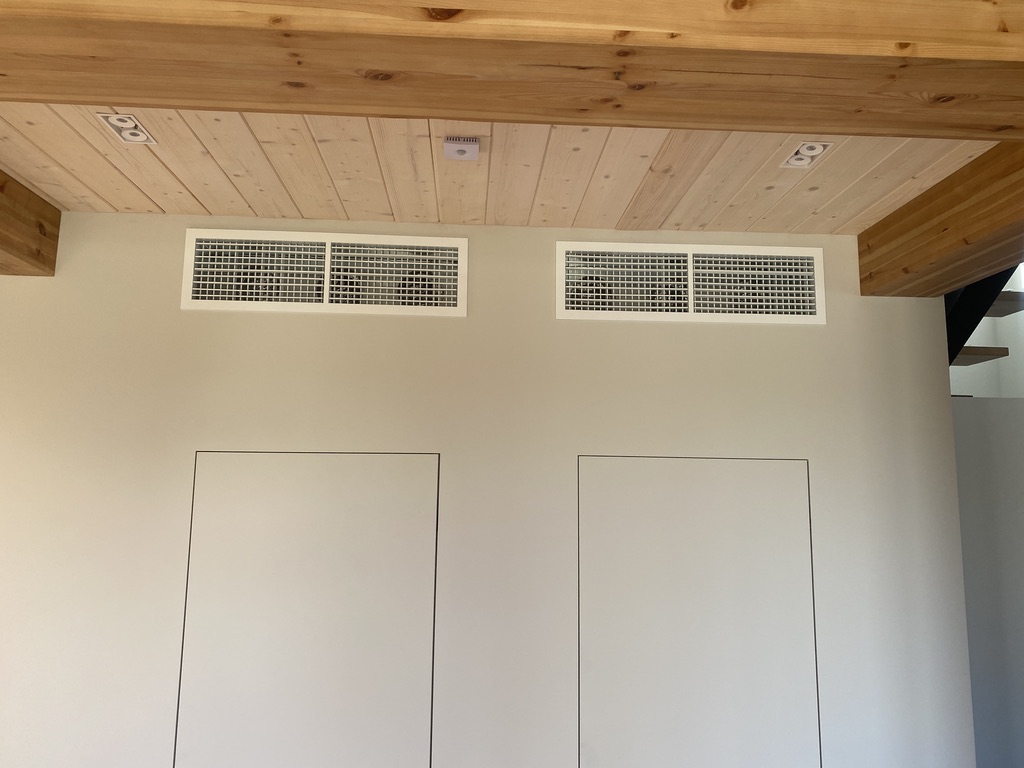

Кондиционеры - 2 шт.
Проектор - 1 шт.

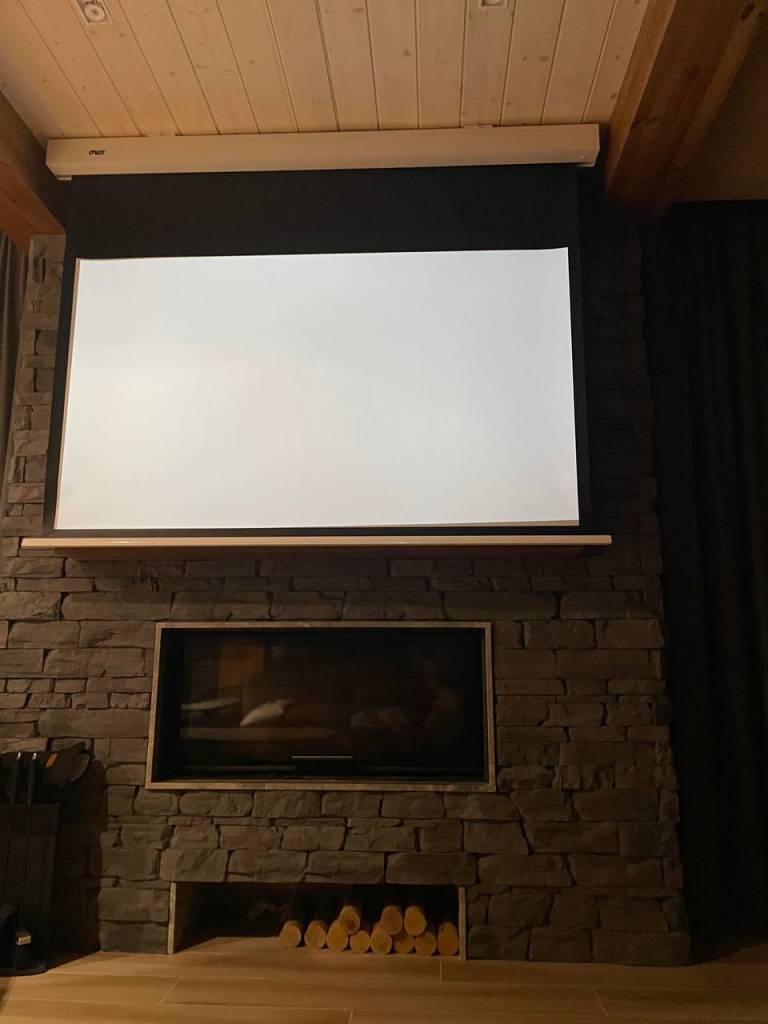

Экран проектора - 1 шт.
Мультирум - 3 группы.
Управляемая розетка - 1 шт.
Откатные ворота - 1 шт.
Камеры видеонаблюдения - 4 шт.
Эл. механический замок - 1 шт.
Котел отопления - 1 шт.
Домофония - 1 шт.
Возможность расширения функционала
Основное расширение функционала возможно за счет написания новых сценариев работы умного дома или за счет добавления беспроводных Wi-Fi или ZigBee устройоств, с последующим их добавлением в интерфейс Apple Home и Яндекс Умный дом
Возможности настройки сценариев
Есть два варианта настройки сценариев.
Первый вариант при котором заказчик самостоятельно настраивает сценарии. Это можно сделать стандартными средствами приложения Apple Home или Яндекс Умный дом. Очень хороший вариант для большинства простых сценариев. А самое главное, этот вариант прост для заказчика.
Второй вариант. Это сложные сценарии с таймерами и работой по событиям, например сценарий “Темная комната”. Они написаны на JS на контроллере WirenBoard, через собственный движок правил LogicCL. Это позволяет эти сценариям обрабатываться локально, без привязки к каким либо облакам. Но при этом, такой подход позволяет подстраивать сценарии, очень гибко под заказчика
Возможности обновления для совместимости
На объекте используется ModBus устройства. В случае выхода каких либо новых и более функциональных устройств работающих на этом протоколе, старые можно будет легко заменить.
Надежность-помехозащищенность, ремонтопригодность
Система построена на проводной шине RS485 (ModBus). Система надежная и помехозащищенная. За счет открытости ModBus протокола, оборудование на объекте может быть не привязано к какому либо одному бренду. И в будущем его можно будет легко заменить
Сервисное обслуживание - наличие ЗИП и скорость поставки запчастей
Мы используем оборудование автоматики от Российского бренда WirenBoard. Все используемые позицие достаточно ходовые, и в случае необходимости могут быть доставлены до объекта в течении недели.
Также, наша компания поддерживает склад по оборудованию WirenBoard под свои проекты. В случае необходимости, мы можем использовать оборудование со своего склада и поставить его до объекта, вместе с монтажем и пусконаладкой в течении 1 дня.
Самодиагностика системы
В созданный телеграм чат - присылаются уведомления об ошибках оборудования. Это позволяет оперативно реагировать, нашей технической поддержке.
Защищенный удаленный доступ и техническая поддержка
До объекта построен VPN туннель (оборудование Mikrotik), через который осуществляется сервисная поддержка проекта
