Номинация «Частный дом»

Ценовая категория: элитный

IBC Solutions

г. Москва, Огородный проезд, 16/с1, корп.3, оф.704
www.ibcsol.ru

Умный дом Monteville

Общее описание

Проект: Деревянный дом в КП «Монтевиль»

Площадь: 510м2

Начало проекта: 26/05/2020

Сдача работ: 28/11/2023

Интегратор: IBC Solutions

Системы:

• Освещение DALI – 62 групп / 254 драйвера

• Освещение реле – 8 групп (фасадный и ландшафтный свет)

• Жалюзи — 7 групп / 7 приводов

• Отопление — 7 зон

• Кондиционирование — 7 зон

• Вентиляция — 1 установка

• Увлажнение — 7 зон

• Теплый пол — 2 зоны

• Домофония — 1 зона (улица)

• Контроль доступа — 1 зона

• Аудио мультирум – 5 зон + 1 уличная

• Видеонаблюдение – XX зон

• Устройства управления: 24 KNX выключателей, из них 8 с функцией терморегулятора, 5 импульсных выключателя, 8 мультисенсоров, 3 сенсорные панели, 10 датчиков движения и 1 датчик движения/освещенности уличный.

Этапы реализации

Проектирование разделов (Умный Дом, Домофония, Мультирум, ОС), сборка щита автоматики, стойки СКС и Мультимедиа, прокладка кабельных трасс, монтаж оборудования, монтаж освещения, пусконаладка.

Стандарты, протоколы, решения:

KNX, DALI, Modbus TCP

Оборудование:

• Автоматика: ABB, Ekinex, Zennio, Loxone, Basalte

• Охранные системы: Ajax, Hikvision, Optex

• Смежные системы: Neptun, Mitsubishi, Breezart, Airwet

• Сети: Mikrotik, Ubiquiti

• Аудио: NAD, Blusound, Sonance, Bang&Olufsen, Clearaudio.

• ТВ: LG OLED панели серии «С» от 55 до 83”

Данный проект начинался с запроса на «Умный Дом». Клиент сразу обозначил, что ему «не нужны навороты», «я не хочу, чтобы ваш умный дом стал причиной моего развода (поскольку супруга была против таких решений)».

Как это часто бывает, аппетит приходит во время еды, и в результате нашими силами было осуществлено внедрение следующих систем: Умный Дом, ЭОМ, ЛВС и WiFi, Видеонаблюдение, Безопасность, Мультирум, Домофония и Контроль доступа.

Мы учли пожелания клиента и выполнили управление системами в доме максимально простым и понятным способом, при помощи выключателей, терморегуляторов и датчиков движения. Кроме того, мы сохранили и возможности для кастомизации и самостоятельной надстройки заказчиком при помощи сенсорных панелей и персональных устройств с интеграцией в Apple HomeKit

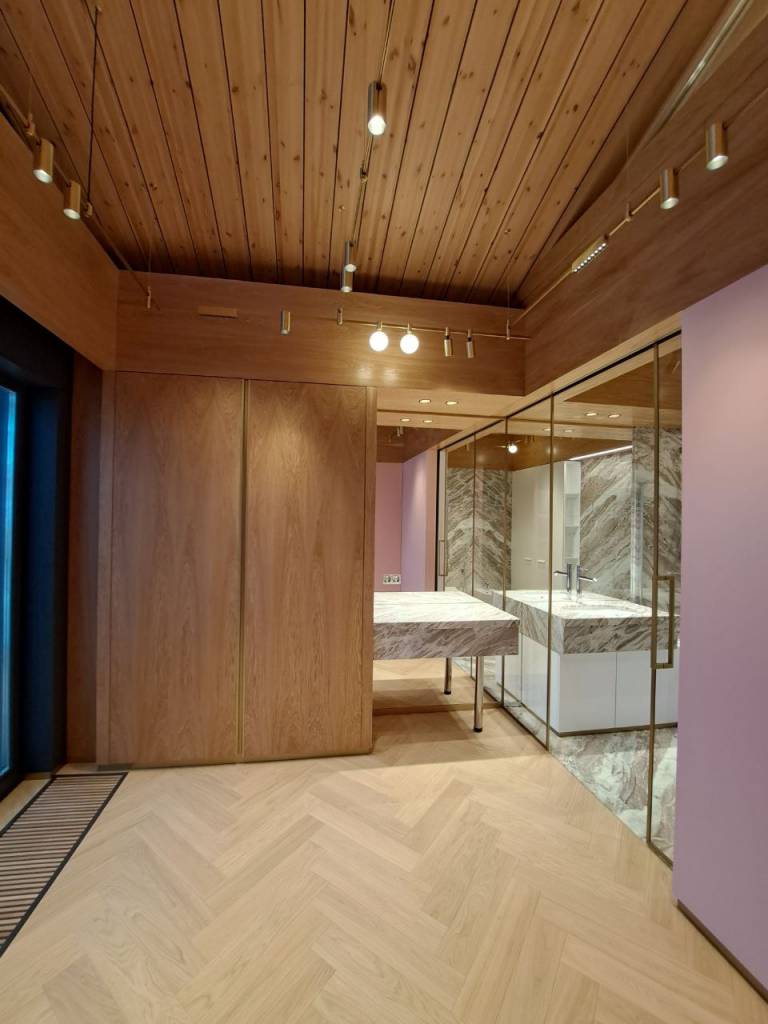

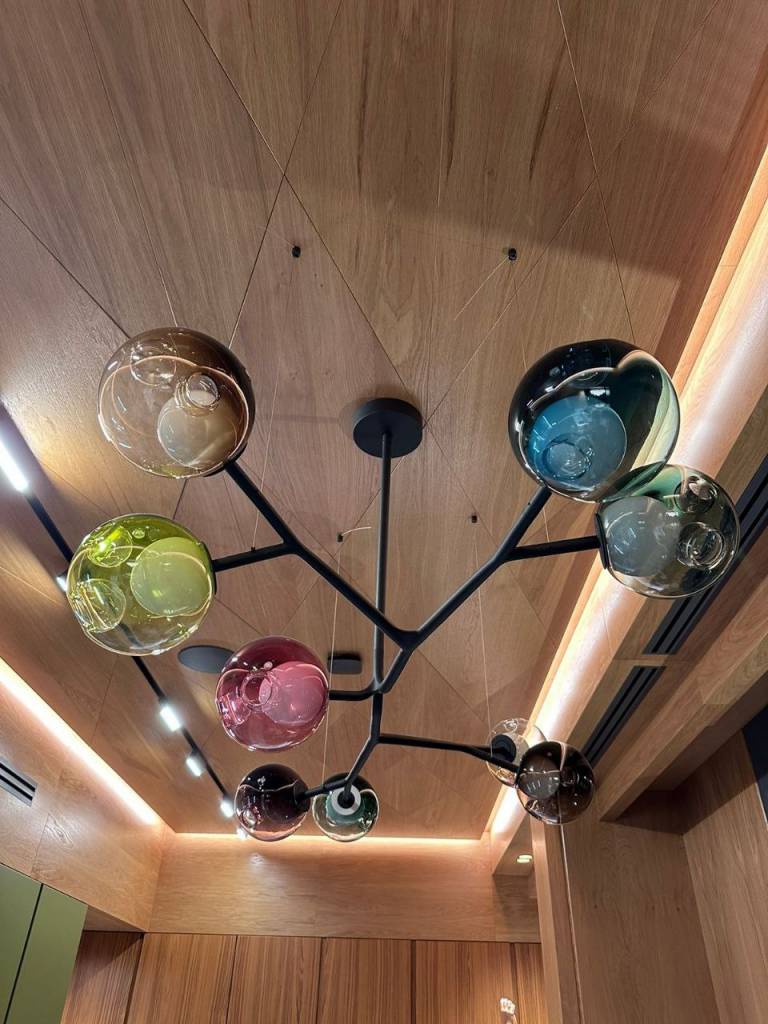

Во всем доме используется одна и та же простая концепция – два сценария «яркий» и «тусклый», которые задают соответствующее настроение и атмосферу. Персональный подход при настройке диапазонов регулирования для каждого типа и группы освещения для карнизной LED подсветки, настенных ночных светильников и особенно люстр, позволил исключить мерцания ламп на минимальной яркости и достичь оптимального результата.

Немаловажным сценарием, который стоит выделить является «аварийный свет». Для реализации этой функции, нам не потребовалась установка отдельных светильников в доме. Принимая сигнал об отсутствии питания на основном вводе от системы АВР, автоматика выключает неприоритетные группы освещения, оставив лишь необходимые на оптимальном уровне яркости, а после возобновления питания, возвращает прежние настройки. Такой сценарий позволит снизить потребление резервных источников питания, сохраняя комфорт и безопасность вашего пространства. Помимо оповещения на сенсорных панелях АВВ IP Touch 10 и в мобильном приложении Apple HomeKit, жители дома узнают о включении данного сценария при помощи подсветки выключателей АВВ Tacteo, которая начнет светиться красным цветом.

В доме представлены различные типы штор/жалюзи, управление которыми осуществляется с сенсорных выключателей и мобильного приложения.

• Раздвижные шторы - воплощение классики. Это неотъемлемый элемент роскоши и стиля, а также эффективный способ создания уютной атмосферы в доме.

• Рулонные шторы - элегантные и минималистичные, обеспечивающие дополнительную приватность в мастер ванной.

• Маркизы и рольставни - возможность укрыться от палящего солнца днем или вечерних осадков, сохраняя приятное времяпрепровождение на открытом воздухе.

Климат в умном доме — это гармония между комфортом и энергоэффективностью. Системы автоматики регулируют температуру, влажность и циркуляцию воздуха, обеспечивая идеальные условия для жизни.

Теплый пол

По нашим наблюдениям, после того как пользователь настроит комфортную для себя температуру пола, терморегуляторы практически не используются, а значит, нет причины для их установки. Следуя этой логике, мы расположили модули управления в сантехнических люках и подрозетиниках. Они поддерживают заданную в мобильном приложении или с сенсорной панели температуру.

Отопление и кондиционирование.

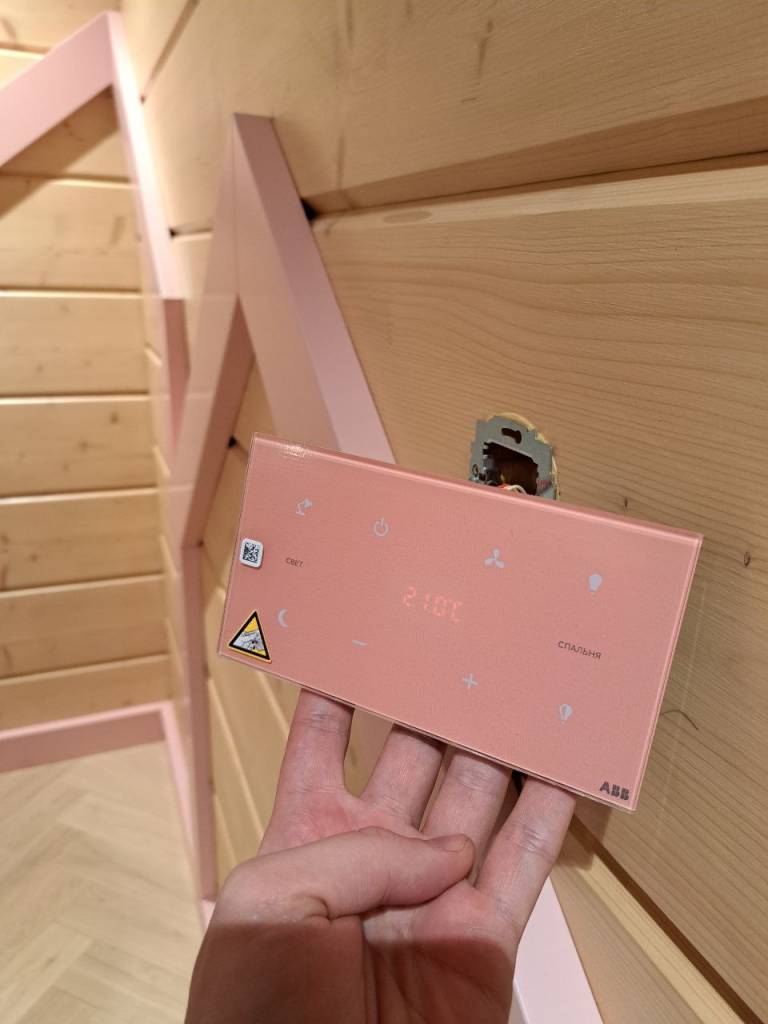

В каждой комнате установлен сенсорный выключатель с функцией терморегулятора ABB Tacteo, который прекрасно справляется с измерением и поддержанием заданной температуры. При необходимости, пользователь может отключить автоматический режим и задать желаемую скорость работы кондиционера, или даже выключить его.

Увлажнение и вентиляция.

Мультисенсоры Ekinex, выполненные в дизайнерском стиле, измеряет все необходимые параметры (температуру, влажность, СО2, качество воздуха) для управления вентиляцией и увлажнением. Задание целевых значений влажности для каждой зоны осуществляется на сенсорных панелях АВВ IP Touch 10, расположенных на 1м и 2м этажах и в мобильном приложении Apple HomeKit.

Вызывная панель ABB Welcome IP позволяет транслировать сигнал вызова на настенные сенсорные панели АВВ IP Touch 10, а также IPad, который установлен в настенную рамке, в доме персонала. Такое простое и надежное решение от компании АВВ позволяет принять входящий видеозвонок с входной зоны калитки и впустить гостей, или попросить курьера оставить посылку у входа. А для удобства личного прохода домочадцев предусмотрен считыватель карт доступа.

В данном проекте мы реализовали сразу несколько концепций, которые решают персональные задачи для разных по назначению помещений и одновременно создают единую систему развлечения и приятного времяпрепровождения. За основу взята мультирум экосистема BluOS, представленная сразу несколькими производителями.

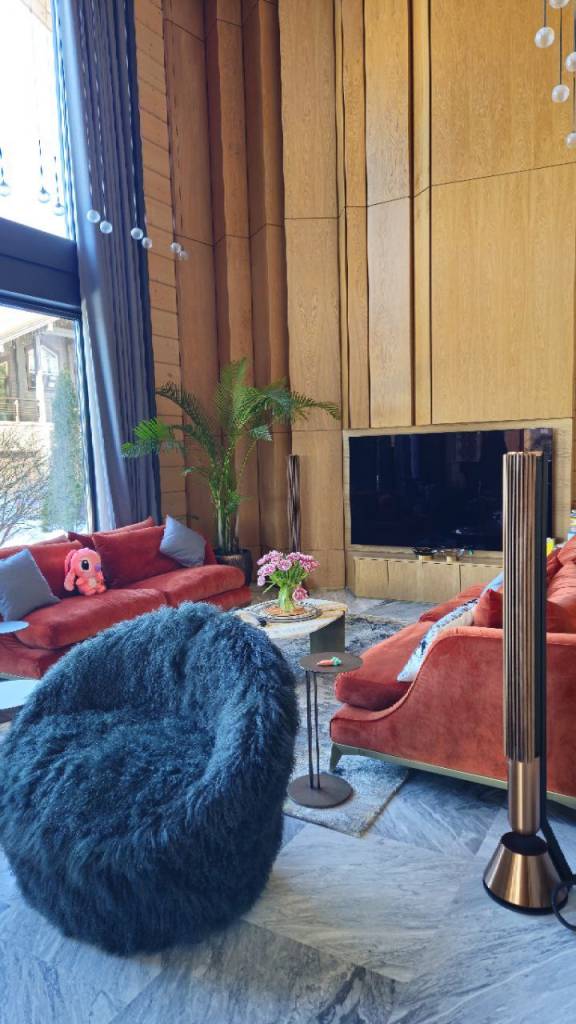

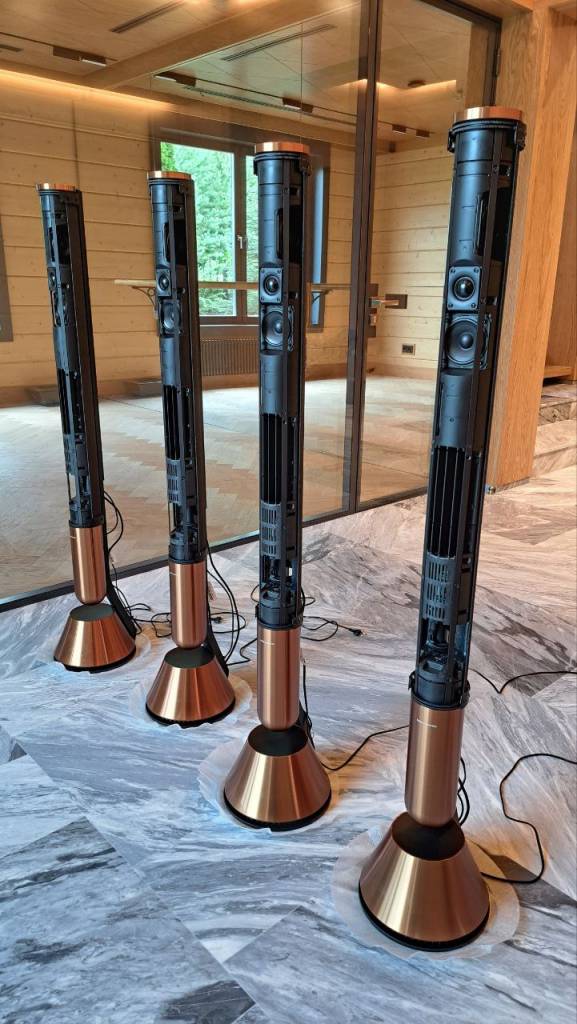

• Безусловно основным местом погружения в атмосферу качественного аудио является зона гостиной, где главенствуют 4 мощных, цифровых, активных стерео-спикера Bang&Olufsen Beolab28, способные менять звуковую картину, подстраиваясь под контент, который вы слушаете в настоящий момент времени,  и эффектно раскрывая при этом деревянные декоративные ламели. Эти колонки выполнены с использованием невероятных технологий и инноваций, в лучших традициях компании Bang&Olufsen. В качестве проводника в BluOS мультирум экосистему выступает NAD С658, который одинаково безупречно справляется как со стриминговым контентом, так и с виниловым аудио, воспроизводимым на проигрывателе ClearAudio Performance.

• В зонах кабинета и фитнес зала OLED ТВ LG дополняют комплекты саундбар + сабвуфер от компании Bluesound.

• В детской игровой собрана система 5.1, состоящая из саундбара, сабвуфера и 2х тыловых спикеров все той же компании Bluesound. Скажем честно, мы сами не ожидали такого результата от казалось бы «недорогой» системы 5.1, с использованием саундбара. Но, с Blusound, смотреть фильмы, или проходить Гарри Поттер в PS 5 да еще и на 77” OLED дисплее от LG, просто одно удовольствие, вне зависимости от возраста и пола.

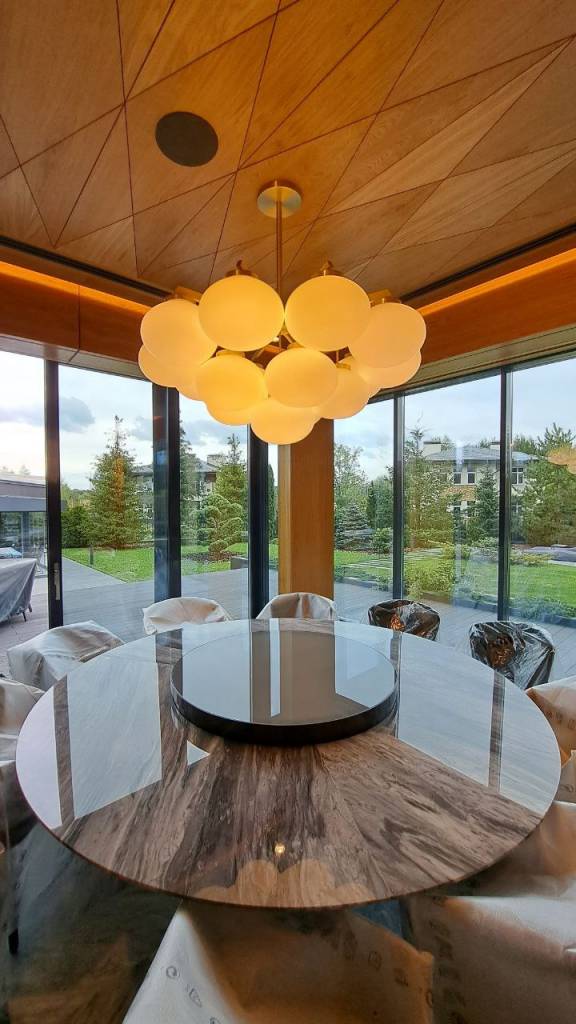

• Зоны кухня, столовая и детские спальни оснащены потолочными спикерами (стерео и моно парами) компании Sonance. А в качестве мультирум плеера, в паре с усилителем, выступает 4х зонный Monitor Audio.

• За уличное фоновое сопровождение в зоне террасы отвечают колонки Sonance Mariner 86 и стриминговый плеер-усилитель Blusound Powernode. «Вишенкой на торте» стала DJ станция Pioneer XDJ.

• Сенсорные выключатели ABB Tacteo изготовлены из стекла и имеют различные варианты цветовых решений, что идеально сочетается с интерьером дома и дополняет его стиль. Они легко комбинируются с розетками, обеспечивая единый эстетический облик помещения. Особенности этих выключателей включают индивидуальную гравировку по заказу, выполненную еще на заводе, а также подсветку клавиш, яркость которой автоматически регулируется в зависимости от уровня освещенности, что делает их еще более привлекательными и функциональными для пользователей.

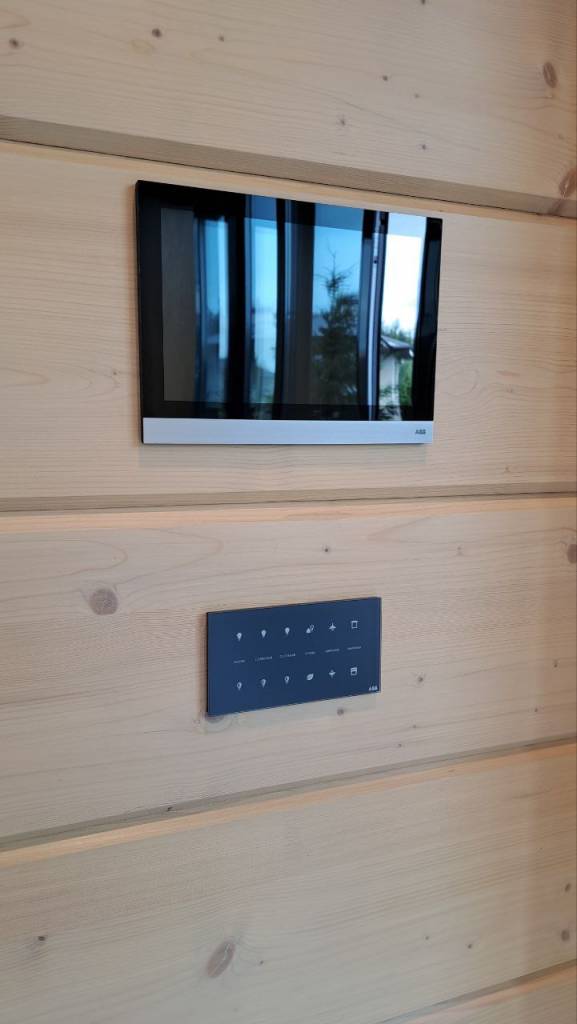

• Сенсорные панели управления ABB IP Touch с диагональю 10” представляют собой центр управления умным домом. Они объединяют в себе все необходимые функции для управления умным домом, а также служат ответными панелями для системы домофонии. Их размещение в холле второго этажа, а также в зонах столовой и прихожей на первом этаже, обеспечивает удобство использования и эргономику управления этими устройствами.

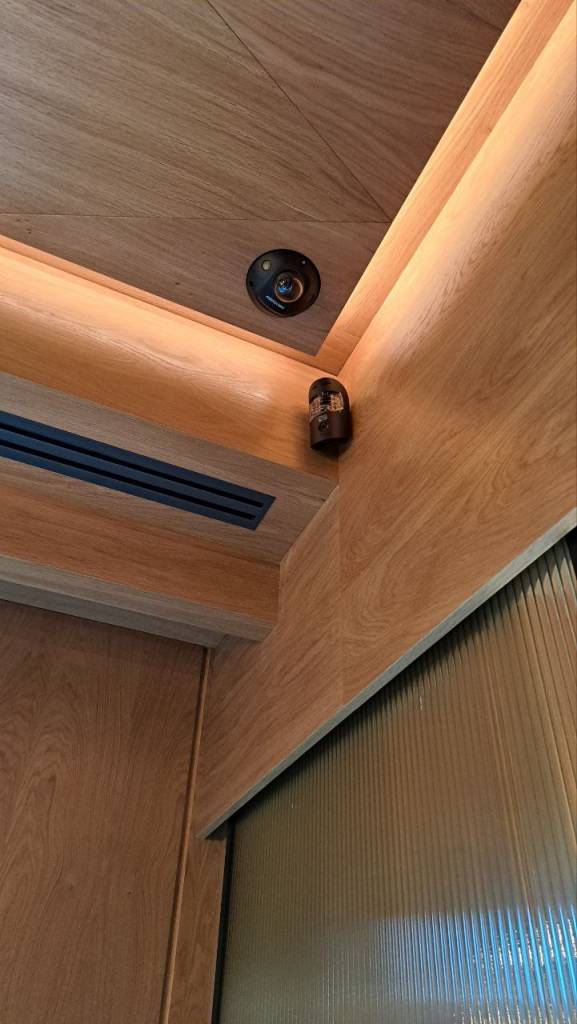

• Датчики движения Basalte. Несмотря на свои компактные размеры, они с абсолютной точностью определяют движение и регулируют освещение в проходных зонах, обеспечивая оптимальный уровень комфорта и энергоэффективности. В системе предусмотрены сценарии блокировки датчиков как вручную, так и автоматически по времени, что обеспечивает еще больший уровень удобства для пользователей.

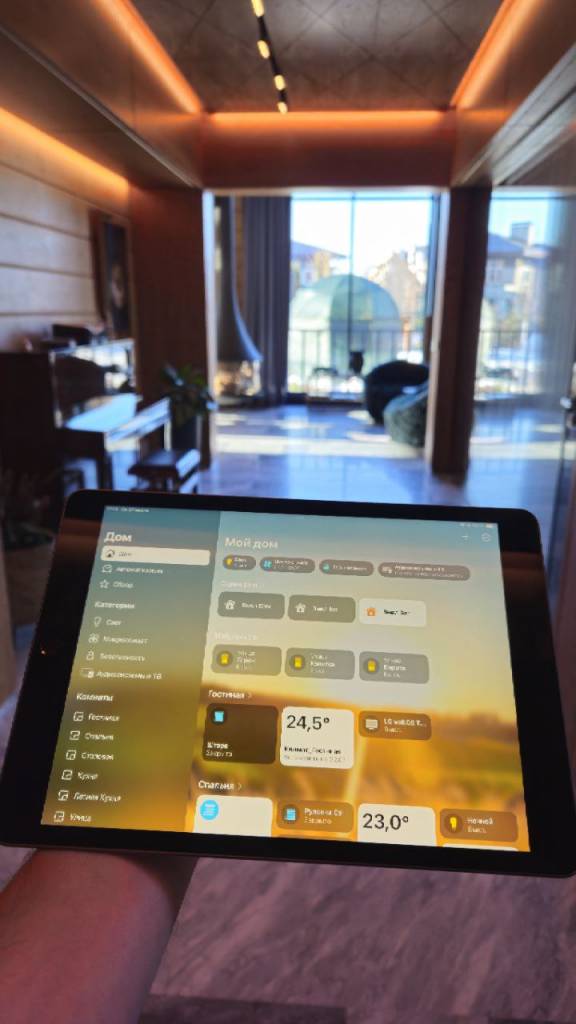

• Мобильный интерфейс на базе Apple HomeKit обеспечивает интуитивное и понятное управление Умным Домом, а также оповещение в случае аварийных событий. Среда управления настолько проста, что пользователь может самостоятельно настраивать сценарии, выбирая события и действия в формате «Если»…, «То».

Благодаря опыту и слаженной работе всей команды, к которой безусловно относятся и архитектор, и руководитель проекта, и заказчик, нам удалось достичь прекрасного результата.

Выбранные технологии и решения дают нашим проектам следующие преимущества:

1. Надежность. В проекте использовано оборудование от мировых лидеров в производстве систем автоматики.

2. Децентрализованность. В системе KNX нет центрального процессора, от работы которого зависит работоспособность всего умного дома. Все устройства автономны!

3. Гибкость. Благодаря использованию технологии управления DALI, освещение в доме имеет полную свободу к трансформации. Установка новых светильников, добавление и изменение сценариев и групповой привязки реализуется быстро и без ущерба ремонту.

4. Заменяемость. Очередное преимущество системы KNX. Благодаря использованию открытого стандарта автоматизации, нашим клиентам доступен широкий выбор оборудования от разных производителей, работающих по единому протоколу и абсолютно взаимозаменяемых. Это означает, что если что-то сломалось, легко можно найти замену, не теряя времени.
