Номинация «Частный дом»

Ценовая категория: оптимум

ЛИИС

РФ, г. Санкт-Петербург, ул. Профессора Попова, д. 23, лит. А
https://liis.su/

Частный дом (к.п. Березовый Парк, Московская область)

Площадь: 160 кв. м.

Дата реализации проекта: 2022г.

Задача:

Спроектировать систему автоматизации частного жилого дома для управления основными инженерными системами.

Требования заказчика:

Заказчику необходимо было комфортно управлять освещением (в т.ч. уличным с использованием датчиков движения), отключаемыми группами розеток в доме и на территории, присутствием и движением в основных помещениях дома (кроме спален и гостиной), локальным климат-контролем во всех помещениях (отопление «теплый пол», кондиционирование в спальнях), солнцезащитой (жалюзи и наружные рольставни), технической безопасностью (защита от протечек), домофонией (с доступом из нескольких мест), а также управлять всеми системами через мобильное приложение и с помощью голосовых команд.

Этапы реализации:

1. Проектирование

2. Поставка оборудования

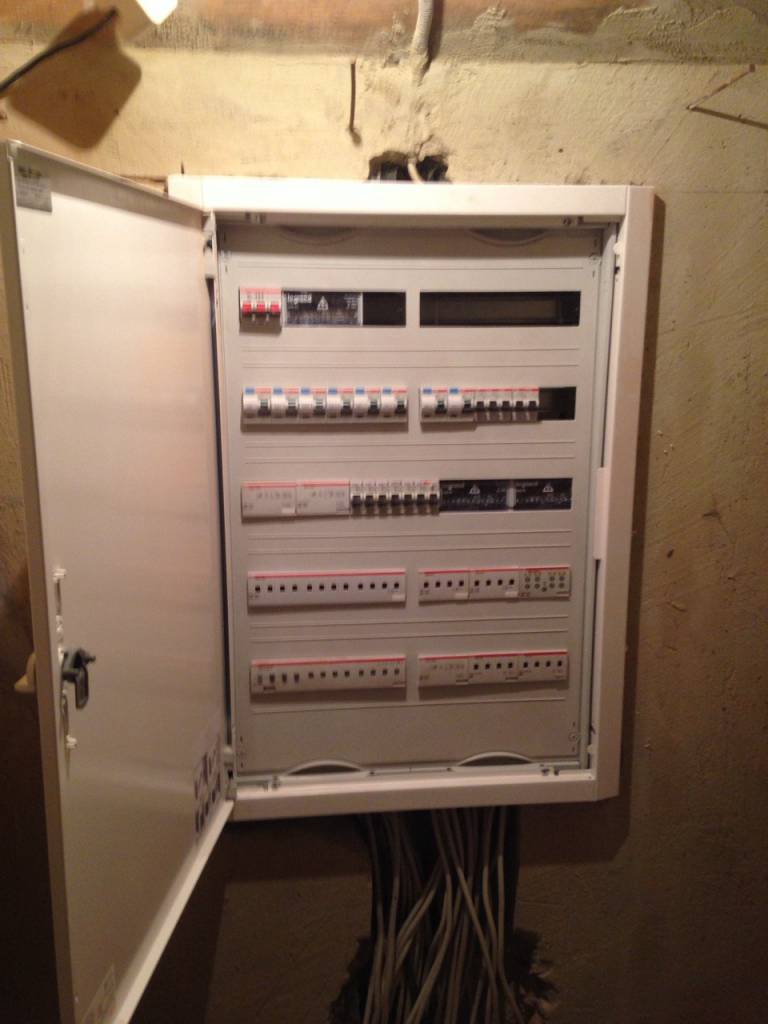

3. Сборка шкафов, строительно-монтажные работы

4. Пусконаладочные работы

Краткая техническая спецификация интегрированных систем (оборудования):

Система автоматизации дома представляет из себя внедрение следующего функционала:

Дискретное освещение (домовое и уличное)	Бинарные выходы ABB i-bus KNX Сенсоры Busch Triton, Busch PriOn, ABB i-Bus KNX
Отключаемые группы розеток (домовые и внешные)	Бинарные выходы ABB iBus KNX

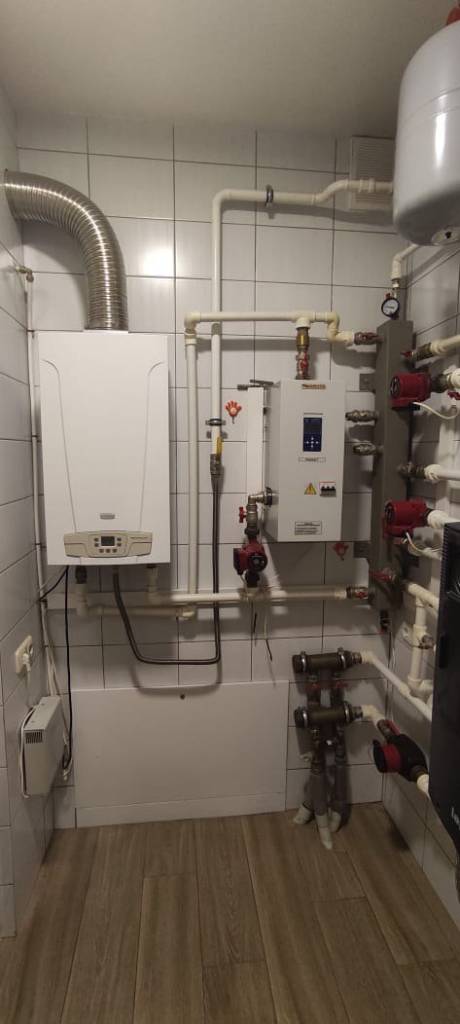

Теплый пол (отопление)	Актуатор управления термоэлектрическими приводами ABB, iBus KNX Сенсоры Busch Triton, Busch PriOn, ABB i-Bus KNX
Контроль присутствия и движения	Датчики присутствия Busch-Jaeger ABB i-bus KNX Датчики движения Busch-Jaeger ABB i-bus KNX
Кондиционирование	ИК-шлюз ABB i-bus KNX
Солнцезащита	Жалюзи-активаторы ABB i-bus KNX
Защита от протечек	Зонный терминал ABB i-bus KNX Датчики протечки Gidrolock Приводы для перекрытия воды Gidrolock
Домофония	Домофонная система ABB Welcome Шлюз для работы с мобильным приложением
Управление всеми инженерными системами	Контроллер Simple Home Мобильное приложение ЛИИС Simple Home (для смартфона) Яндекс Станция для управления голосом

Сложности, возникшие при реализации:

Заказчиком не были учтены все нагрузки, необходимые для масштабирования проекта, такие как управление приводом въездных ворот, управление освещением в будущих постройках на участке. Контроллер Simple Home позволил решить: организацию мобильного и голосового управления всем домом и добавить через протокол Zigbee вышеуказанный функционал, который планируется реализовать в 2024 году.

Возможность развития проекта после реализации:

Добавление функций управления въездными воротами, освещением в будущих постройках на участке.
